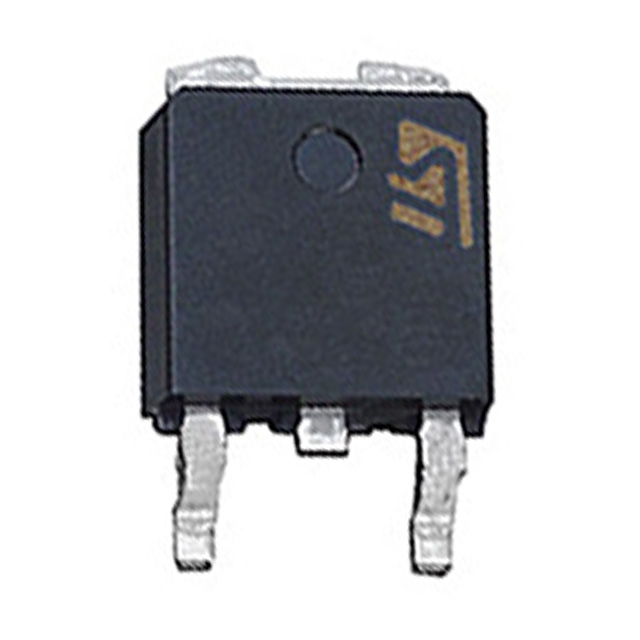

STD150NH02LT4参数规格_中文资料_数据手册PDF

STD150NH02LT4概述

N沟道24V- 0.003Ω - 150A - ClipPAK ™ - IPAK的STripFET ™伊犁功率MOSFET N-channel 24V- 0.003Ω - 150A - ClipPAK™ - IPAK STripFET™ IlI Power MOSFET

N-Channel 24V 150A Tc 125W Tc Surface Mount DPAK

得捷:
MOSFET N-CH 24V 150A DPAK

贸泽:
MOSFET N-Ch 24 Volt 150 Amp

艾睿:
Trans MOSFET N-CH 24V 150A 3-Pin2+Tab ClipPak T/R

Newark:
# STMICROELECTRONICS STD150NH02LT4 MOSFET Transistor, N Channel, 150 A, 24 V, 3.5 mohm, 10 V, 1.8 V

Win Source:
MOSFET N-CH 24V 150A DPAK

STD150NH02LT4中文资料参数规格

技术参数

额定电压DC 24.0 V

额定电流 150 A

漏源极电阻 0.0035 Ω

极性 N-Channel

耗散功率 125 W

阈值电压 1.8 V

输入电容 4.45 nF

栅电荷 69.0 nC

漏源极电压Vds 24 V

漏源击穿电压 24.0 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 150 A

上升时间 224 ns

输入电容Ciss 4450pF @15VVds

额定功率Max 125 W

下降时间 40 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 125W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.5 mm

宽度 6.2 mm

高度 2.17 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

在线购买STD150NH02LT4

型号： STD150NH02LT4

制造商： ST Microelectronics 意法半导体

描述：N沟道24V- 0.003Ω - 150A - ClipPAK ™ - IPAK的STripFET ™伊犁功率MOSFET N-channel 24V- 0.003Ω - 150A - ClipPAK™ - IPAK STripFET™ IlI Power MOSFET

立即咨询

替代型号STD150NH02LT4

型号/品牌	代替类型	替代型号对比
STD150NH02LT4 ST Microelectronics 意法半导体	当前型号	当前型号
STD95N2LH5 意法半导体	类似代替	STD150NH02LT4和STD95N2LH5的区别
STD100NH02LT4 意法半导体	类似代替	STD150NH02LT4和STD100NH02LT4的区别
NTD110N02RT4G 安森美	功能相似	STD150NH02LT4和NTD110N02RT4G的区别
