S822概述

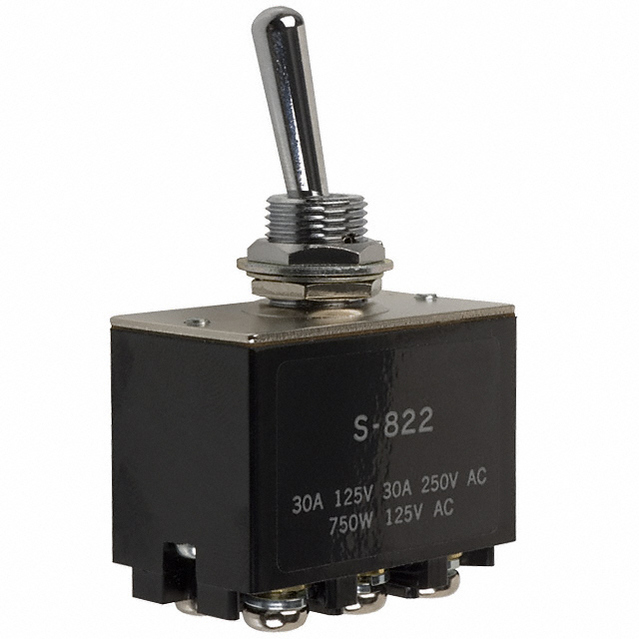

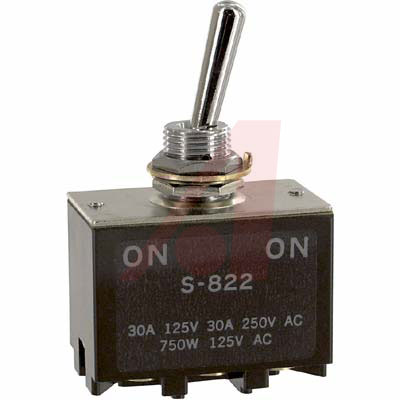

NKK SWITCHES S822 拨动开关, Series S系列, 不发光, DPDT, 开-无-开, 面板, 30 A
The is a double-pole double-throw DPDT high capacity standard Toggle Switch with screw lug terminals and ON-NONE-ON function. The S series toggle switch has brass with chrome plating bushing, brass contact terminals and phenolic resin case.
- .
- 10mR Maximum contact resistance
- .
- 1000MR at 500VDC Minimum insulation resistance
- .
- 2000VAC for 1 minute Minimum dielectric strength
- .
- 50000 operations Minimum mechanical life
S822中文资料参数规格
技术参数
触点电镀 Silver
接触器类型 Standard
额定电流 30 A
绝缘电阻 1.00 GΩ
排数 2
方向 Vertical
触点类型 DPDT
针脚数 2
额定电流Max 30A @250VAC, 30VDC
工作温度Max 70 ℃
工作温度Min -10 ℃
额定电压 250 VAC
接触电阻Max 10 mΩ
封装参数
安装方式 Screw, Panel
外形尺寸
长度 42 mm
宽度 24 mm
高度 68 mm
物理参数
触点材质 Copper
其他
产品生命周期 25000 Cycles
包装方式 Bulk
制造应用 Industrial, 工业
符合标准
RoHS标准
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
