STV160NF02LT4参数规格_中文资料_数据手册PDF

STV160NF02LT4概述

N沟道20V - 0.0016Î © - 160A PowerSO - 10 STripFETâ ?? ¢ II功率MOSFET N-CHANNEL 20V - 0.0016Î© - 160A PowerSO-10 STripFETâ¢ II POWER MOSFET

表面贴装型 N 通道 160A（Tc） 210W（Tc） 10-PowerSO

得捷:
MOSFET N-CH 20V 160A 10POWERSO

艾睿:
Trans MOSFET N-CH 20V 160A 12-Pin10+2Tab PowerSO T/R

Win Source:
MOSFET N-CH 20V 160A POWERSO-10

STV160NF02LT4中文资料参数规格

技术参数

额定电压DC 20.0 V

额定电流 160 A

漏源极电阻 1.60 mΩ

极性 N-Channel

耗散功率 210W Tc

漏源极电压Vds 20 V

漏源击穿电压 20.0 V

栅源击穿电压 ±15.0 V

连续漏极电流Ids 160 A

上升时间 800 ns

输入电容Ciss 4800pF @15VVds

额定功率Max 210 W

耗散功率Max 210W Tc

封装参数

安装方式 Surface Mount

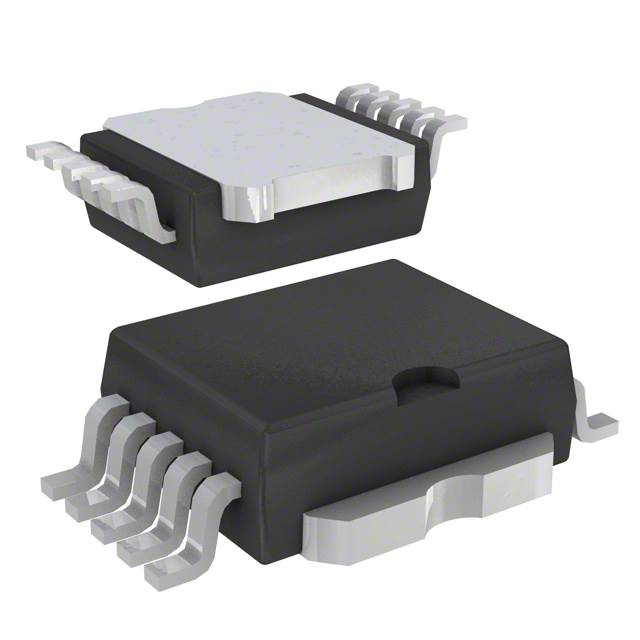

封装 PowerSO-10

外形尺寸

封装 PowerSO-10

物理参数

工作温度 175℃ TJ

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买STV160NF02LT4

型号： STV160NF02LT4

描述：N沟道20V - 0.0016Î © - 160A PowerSO - 10 STripFETâ ?? ¢ II功率MOSFET N-CHANNEL 20V - 0.0016Î© - 160A PowerSO-10 STripFETâ¢ II POWER MOSFET

替代型号STV160NF02LT4

型号/品牌	代替类型	替代型号对比
STV160NF02LT4 ST Microelectronics 意法半导体	当前型号	当前型号
STV300NH02L 意法半导体	类似代替	STV160NF02LT4和STV300NH02L的区别
STV160NF02LAT4 意法半导体	类似代替	STV160NF02LT4和STV160NF02LAT4的区别
STV160NF03LAT4 意法半导体	类似代替	STV160NF02LT4和STV160NF03LAT4的区别
