STW29NK50Z参数规格_中文资料_数据手册PDF

STW29NK50Z概述

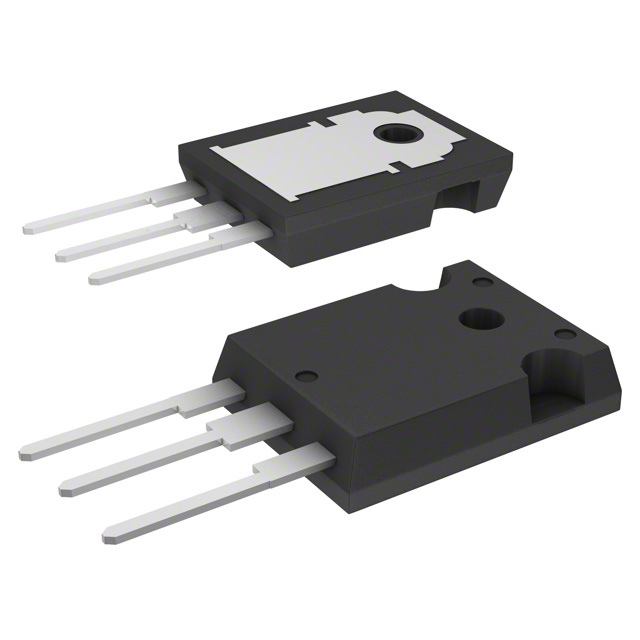

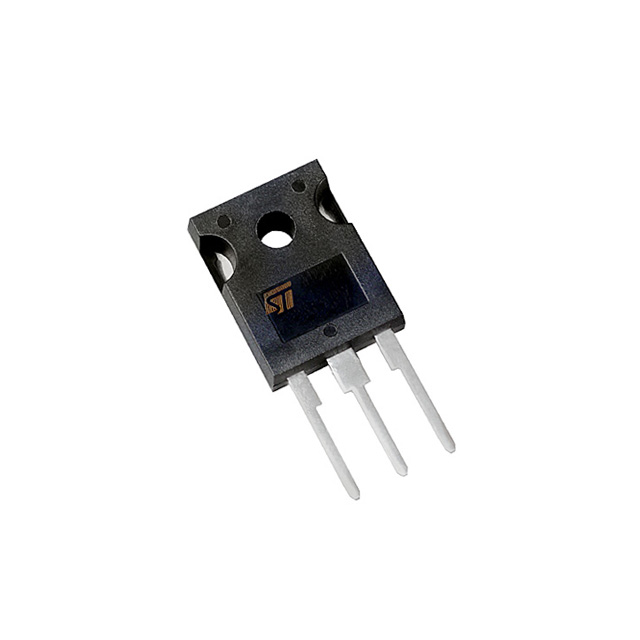

N沟道500 V - 0.105ohm - 31A TO- 247齐纳保护超网MOSFET N-CHANNEL 500 V - 0.105ohm - 31A TO-247 Zener-Protected SuperMESH MOSFET

通孔 N 通道 31A（Tc） 350W（Tc） TO-247-3

得捷:
MOSFET N-CH 500V 31A TO247-3

艾睿:
Trans MOSFET N-CH 500V 31A 3-Pin3+Tab TO-247 Tube

Newark:
# STMICROELECTRONICS STW29NK50Z MOSFET Transistor, N Channel, 31 A, 500 V, 0.105 ohm, 30 V, 3.75 V

Win Source:
MOSFET N-CH 500V 31A TO-247

STW29NK50Z中文资料参数规格

技术参数

额定电压DC 500 V

额定电流 31.0 A

漏源极电阻 0.105 Ω

极性 N-Channel

耗散功率 350 W

阈值电压 3.75 V

漏源极电压Vds 500 V

漏源击穿电压 500 V

栅源击穿电压 ±30.0 V

连续漏极电流Ids 31.0 A

上升时间 41 ns

输入电容Ciss 6110pF @25VVds

额定功率Max 350 W

下降时间 33 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 350W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

封装 TO-247-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

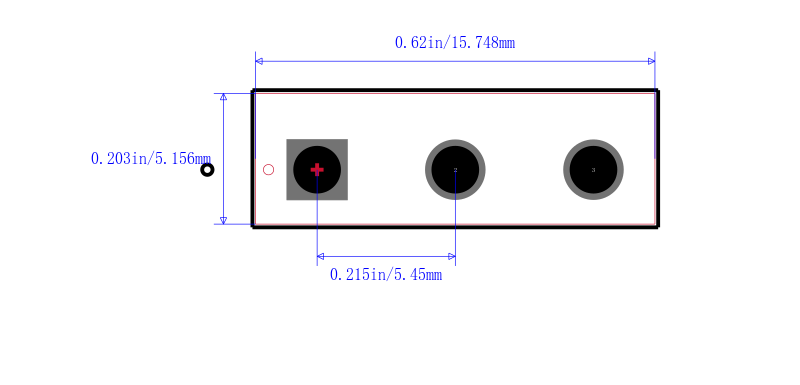

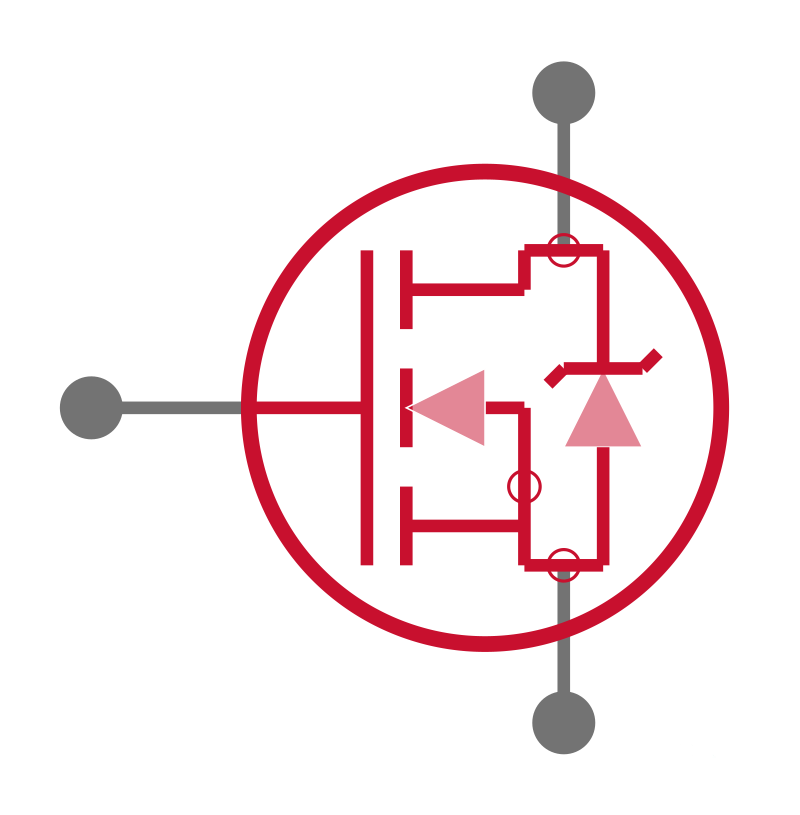

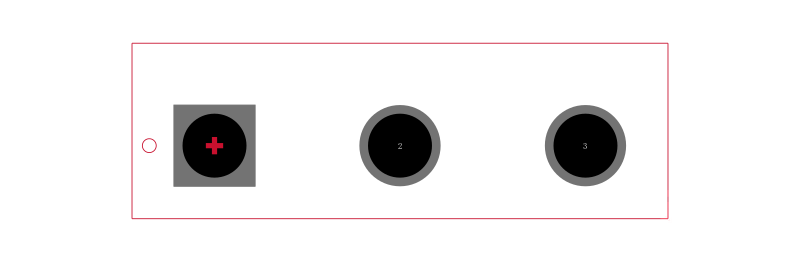

STW29NK50Z引脚图与封装图

在线购买STW29NK50Z

型号： STW29NK50Z

制造商： ST Microelectronics 意法半导体

描述：N沟道500 V - 0.105ohm - 31A TO- 247齐纳保护超网MOSFET N-CHANNEL 500 V - 0.105ohm - 31A TO-247 Zener-Protected SuperMESH MOSFET

立即咨询

替代型号STW29NK50Z

型号/品牌	代替类型	替代型号对比
STW29NK50Z ST Microelectronics 意法半导体	当前型号	当前型号
STW20NK50Z 意法半导体	类似代替	STW29NK50Z和STW20NK50Z的区别
STW12NK90Z 意法半导体	类似代替	STW29NK50Z和STW12NK90Z的区别
STW13NK100Z 意法半导体	类似代替	STW29NK50Z和STW13NK100Z的区别
