SA7.5C参数规格_中文资料_数据手册PDF

SA7.5C概述

ESD 抑制器/TVS 二极管 SA7.5C Bi-Directional

13.55V Clamp 39.5A Ipp Tvs Diode Through Hole DO-204AC DO-15

得捷:
TVS DIODE 7.5VWM 13.55VC DO204AC

贸泽:
ESD 抑制器/TVS 二极管 SA7.5C Bi-Directional

Chip1Stop:
Diode TVS Single Bi-Dir 7.5V 500W 2-Pin DO-15 T/R

SA7.5C中文资料参数规格

技术参数

额定电压DC 7.50 V

工作电压 7.5 V

额定功率 500 W

击穿电压 10.192 V

电路数 1

耗散功率 500 W

钳位电压 14.3 V

脉冲峰值功率 500 W

最小反向击穿电压 7.89 V

工作温度Max 175 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

封装 DO-204AC-2

外形尺寸

长度 7.60 mm

直径 3.60 mm

封装 DO-204AC-2

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

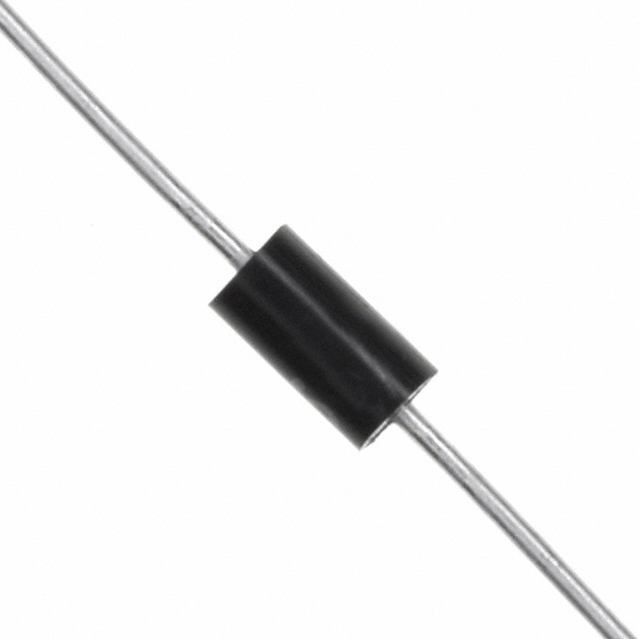

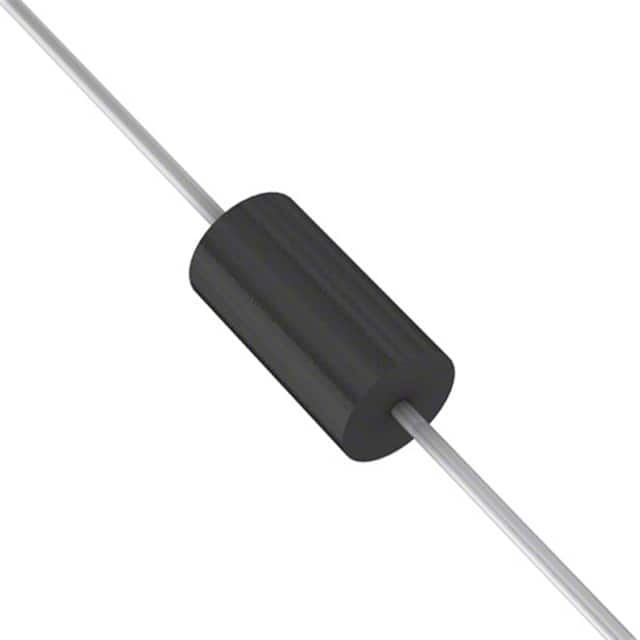

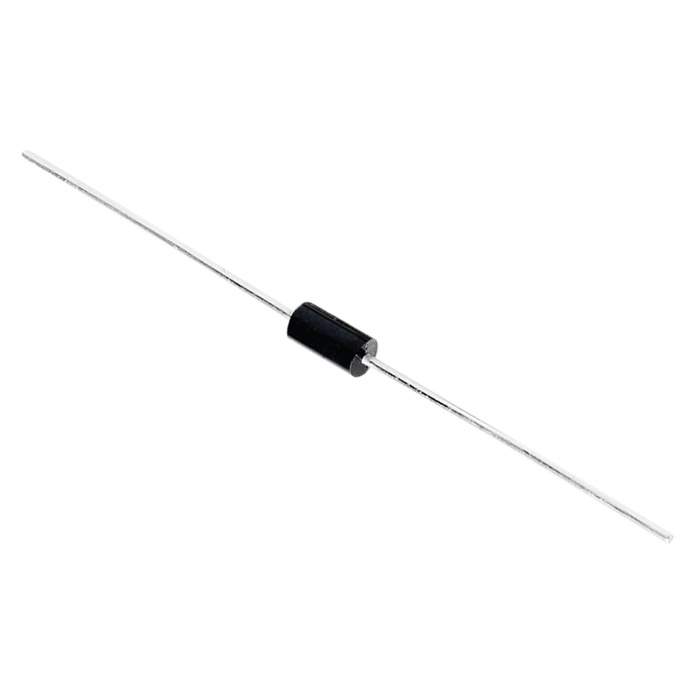

SA7.5C引脚图与封装图

在线购买SA7.5C

型号： SA7.5C

描述：ESD 抑制器/TVS 二极管 SA7.5C Bi-Directional

替代型号SA7.5C
