SMDJ22参数规格_中文资料_数据手册PDF

SMDJ22概述

ESD 抑制器/TVS 二极管 3kW 22V 10% Uni-Directional

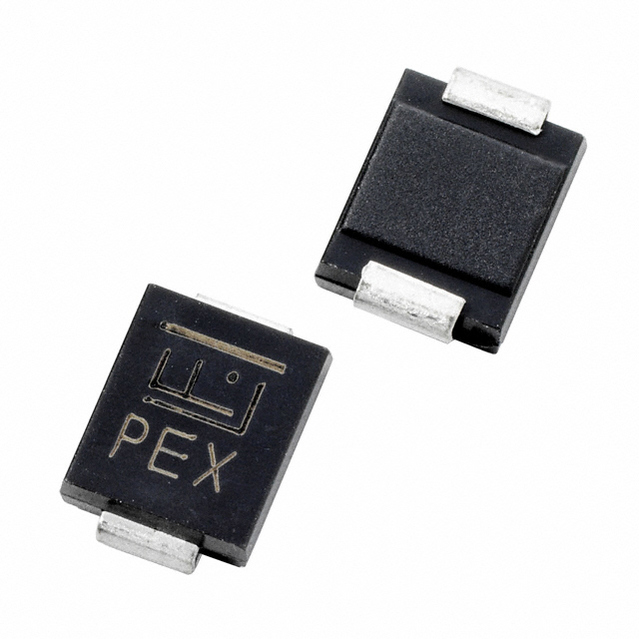

37.28V 夹子 84.5A Ipp TVS - 表面贴装型 DO-214AB（SMCJ）

得捷:
TVS DIODE 22VWM 37.28VC DO214AB

贸泽:
ESD 抑制器/TVS 二极管 3kW 22V 10% Uni-Directional

艾睿:
Diode TVS Single Uni-Dir 22V 3KW 2-Pin DO-214AB T/R

SMDJ22中文资料参数规格

技术参数

工作电压 22 V

击穿电压 28.215 V

钳位电压 37.275 V

最大反向电压（Vrrm） 22V

测试电流 1 mA

脉冲峰值功率 3000 W

最小反向击穿电压 23.09 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

外形尺寸

封装 DO-214AB-2

物理参数

工作温度 -65℃ ~ 150℃ TJ

其他

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买SMDJ22

型号： SMDJ22

描述：ESD 抑制器/TVS 二极管 3kW 22V 10% Uni-Directional
