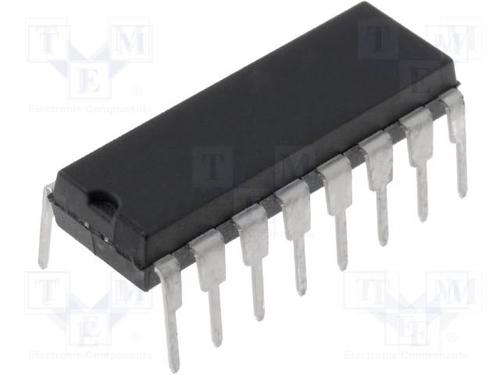

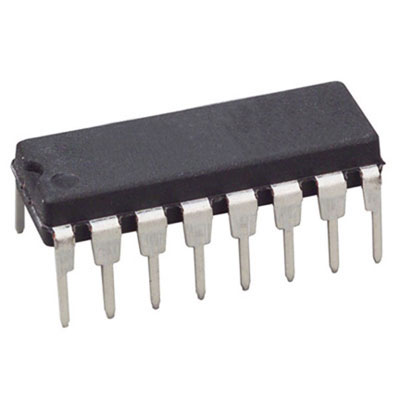

TEXAS INSTRUMENTS SN74HCT157N 逻辑芯片, 四路2:1数据选择器/复用器, 16DIP
The is a 2-to-1 quadruple Data Selector/Multiplexer contain inverters and drivers to supply full data selection to the four output gates. A separate strobe G\\ input is provided. A 4-bit word is selected from one of two sources and is routed to the four outputs.
- .
- High-current outputs drive up to 15 LSTTL loads
- .
- Typical tpd = 15ns
- .
- 80µA Maximum low power consumption
- .
- ±6mA Output drive at 5V
- .
- 1µA Maximum low input current
- .
- Inputs are TTL-voltage compatible
- .
- Buffered inputs and outputs
电源电压DC 4.50V ~ 5.50V
输出接口数 4
触点类型 DPST
电路数 4
通道数 4
针脚数 16
位数 4
极性 Non-Inverting
电压波节 5.00 V
带宽 28.0 MHz
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Through Hole
引脚数 16
封装 DIP-16
宽度 6.35 mm
封装 DIP-16
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74HCT157N TI 德州仪器 | 当前型号 | 当前型号 |
SN74HCT157NE4 德州仪器 | 类似代替 | SN74HCT157N和SN74HCT157NE4的区别 |
CD74HCT157E 德州仪器 | 功能相似 | SN74HCT157N和CD74HCT157E的区别 |
74HCT157N 恩智浦 | 功能相似 | SN74HCT157N和74HCT157N的区别 |
