SN74AHC157DBR参数规格_中文资料_数据手册PDF

SN74AHC157DBR概述

四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

多路复用器 4 x 2：1 16-SSOP

得捷:
IC MULTIPLEXER 4 X 2:1 16SSOP

立创商城:
SN74AHC157DBR

德州仪器TI:
Quadruple 2-Line To 1-Line Data Selectors / Multiplexers

贸泽:
编码器、解码器、复用器和解复用器 Quad Data

艾睿:
Multiplexer 1-Element CMOS 8-IN 16-Pin SSOP T/R

安富利:
Multiplexer 1-Element CMOS 8-IN 16-Pin SSOP T/R

Chip1Stop:
Multiplexer 1-Element CMOS 8-IN 16-Pin SSOP T/R

Verical:
Multiplexer 1-Element CMOS 8-IN 16-Pin SSOP T/R

SN74AHC157DBR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 5.50V

输出接口数 4

触点类型 DPST

电路数 4

位数 4

极性 Non-Inverting

电压波节 5.00 V, 3.30 V

耗散功率 2.5 W

带宽 110 MHz

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SSOP-16

外形尺寸

长度 6.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

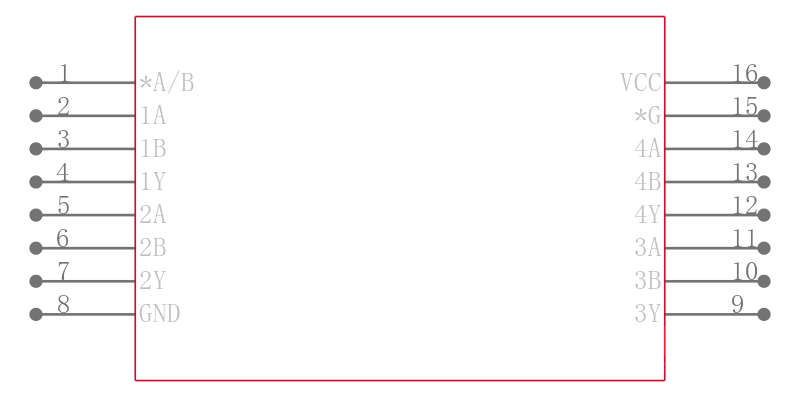

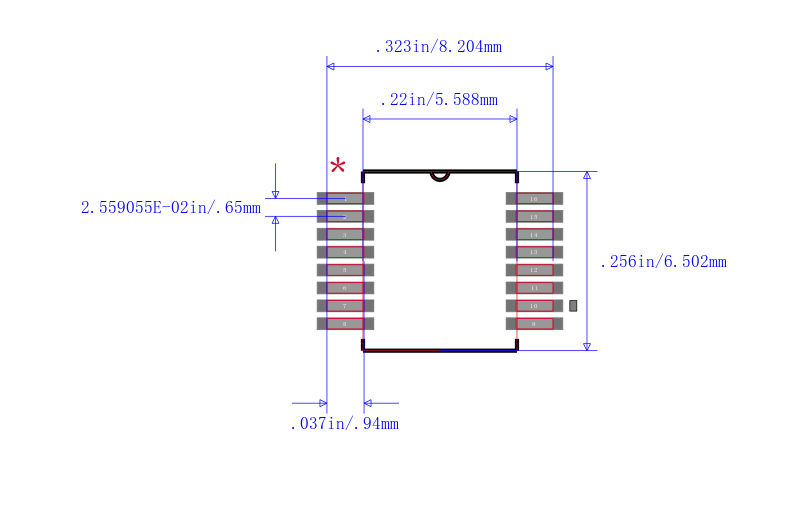

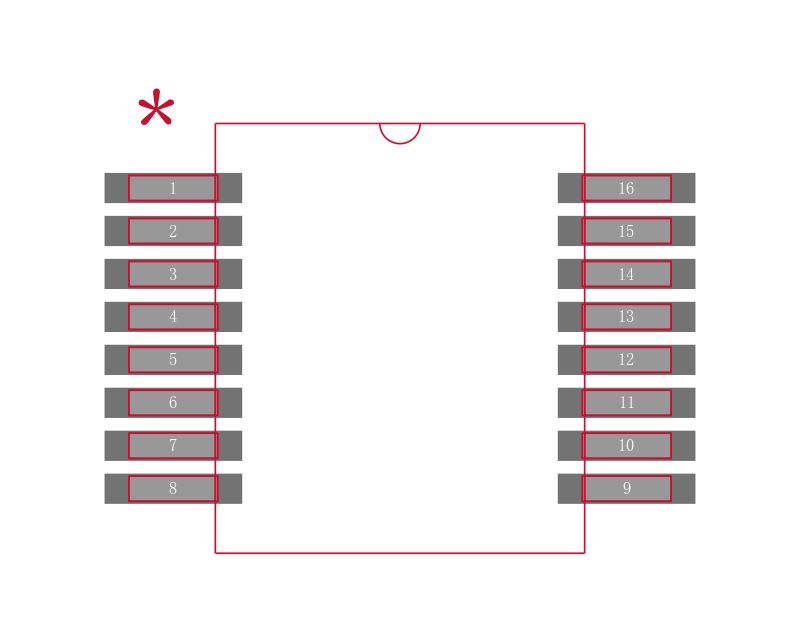

SN74AHC157DBR引脚图与封装图

在线购买SN74AHC157DBR

型号： SN74AHC157DBR

制造商： TI 德州仪器

描述：四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

立即咨询

替代型号SN74AHC157DBR

型号/品牌	代替类型	替代型号对比
SN74AHC157DBR TI 德州仪器	当前型号	当前型号
SN74AHC157N 德州仪器	类似代替	SN74AHC157DBR和SN74AHC157N的区别
SN74AHC157DGVR 德州仪器	类似代替	SN74AHC157DBR和SN74AHC157DGVR的区别
SN74AHC157RGYR 德州仪器	类似代替	SN74AHC157DBR和SN74AHC157RGYR的区别
