SN74LV157ADBR参数规格_中文资料_数据手册PDF

SN74LV157ADBR概述

四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2 LINE TO 1 LINE DATA SELECTORS / MULTIPLEXERS

多路复用器 4 x 2：1 16-SSOP

立创商城:
SN74LV157ADBR

德州仪器TI:
Quadruple 2-Line to 1-Line Data Selectors/Multiplexers

得捷:
IC MULTIPLEXER 4 X 2:1 16SSOP

艾睿:
Multiplexer 1-Element CMOS 8-IN 16-Pin SSOP T/R

安富利:
Multiplexer 1-Element CMOS 8-IN 16-Pin SSOP T/R

Verical:
Multiplexer 1-Element CMOS 8-IN 16-Pin SSOP T/R

SN74LV157ADBR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 5.50V

输出接口数 4

触点类型 DPST

电路数 4

位数 2

传送延迟时间 19.5 ns

极性 Non-Inverting

电压波节 5.00 V, 3.30 V, 2.50 V

带宽 70.0 MHz

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SSOP-16

外形尺寸

封装 SSOP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

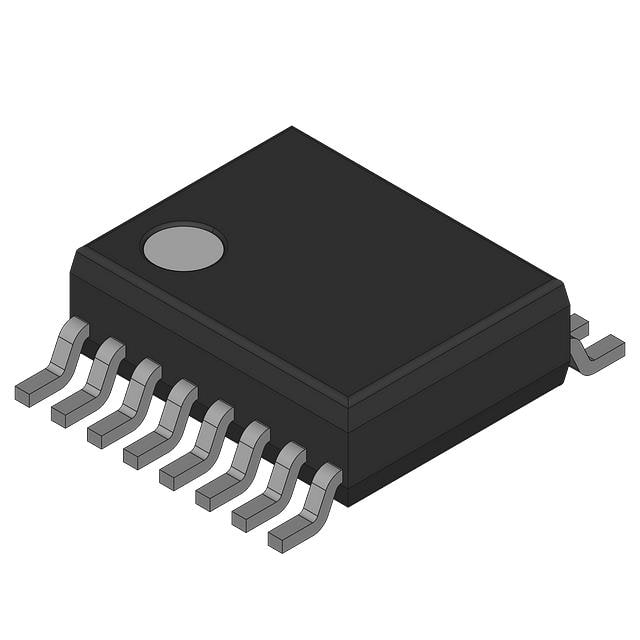

SN74LV157ADBR引脚图与封装图

在线购买SN74LV157ADBR

型号： SN74LV157ADBR

制造商： TI 德州仪器

描述：四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2 LINE TO 1 LINE DATA SELECTORS / MULTIPLEXERS

立即咨询

替代型号SN74LV157ADBR

型号/品牌	代替类型	替代型号对比
SN74LV157ADBR TI 德州仪器	当前型号	当前型号
SN74LV157ANSR 德州仪器	完全替代	SN74LV157ADBR和SN74LV157ANSR的区别
SN74LV157ANS 德州仪器	完全替代	SN74LV157ADBR和SN74LV157ANS的区别
SN74LV157APWR 德州仪器	类似代替	SN74LV157ADBR和SN74LV157APWR的区别
