SN74HC158PWR参数规格_中文资料_数据手册PDF

SN74HC158PWR概述

四路2号线到1线数据选择器/多路复用器 qUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

多路复用器 4 x 2：1 16-TSSOP

得捷:
IC SELECTOR/MUX QUAD 2-1 16TSSOP

立创商城:
多路复用器单电源 2V~6V

德州仪器TI:
Quadruple 2-Line To 1-Line Data Selectors/Multiplexers

艾睿:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R

安富利:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R

Chip1Stop:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R

Verical:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R

SN74HC158PWR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 4

电路数 4

位数 4

电压波节 6.00 V, 5.00 V, 2.00 V

带宽 28.0 MHz

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

宽度 4.4 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

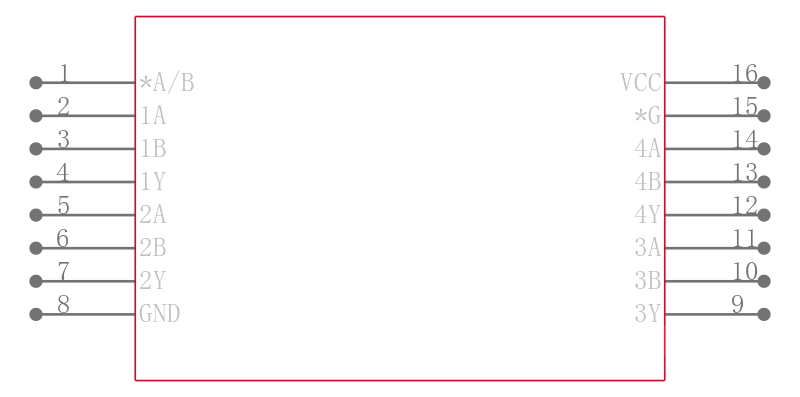

SN74HC158PWR引脚图与封装图

在线购买SN74HC158PWR

型号： SN74HC158PWR

制造商： TI 德州仪器

描述：四路2号线到1线数据选择器/多路复用器 qUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

立即咨询

替代型号SN74HC158PWR

型号/品牌	代替类型	替代型号对比
SN74HC158PWR TI 德州仪器	当前型号	当前型号
SN74HC258PWR 德州仪器	完全替代	SN74HC158PWR和SN74HC258PWR的区别
SN74AHC158PWR 德州仪器	类似代替	SN74HC158PWR和SN74AHC158PWR的区别
SN74HC258PW 德州仪器	类似代替	SN74HC158PWR和SN74HC258PW的区别
