SN74AHCT138DG4参数规格_中文资料_数据手册PDF

SN74AHCT138DG4概述

3线路至8线路解码器/多路解复用器 3-LINE TO 8-LINE DECODERS/DEMULTIPLEXERS

Decoder/Demultiplexer 1 x 3:8 16-SOIC

贸泽:
编码器、解码器、复用器和解复用器 3 Line to 8 Line Decodr Demultiplexr

艾睿:
Decoder/Demultiplexer Single 3-to-8 16-Pin SOIC Tube

安富利:
Decoder/Demultiplexer Single 3-to-8 16-Pin SOIC Tube

Verical:
Decoder/Demultiplexer Single 3-to-8 16-Pin SOIC Tube

SN74AHCT138DG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

电路数 1

位数 8

电压波节 5.00 V

带宽 110 MHz

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

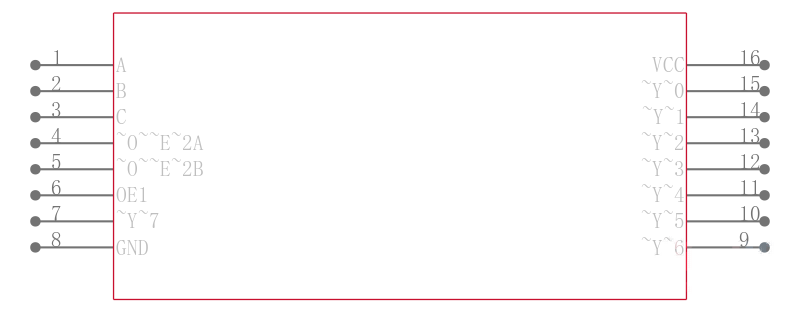

SN74AHCT138DG4引脚图与封装图

在线购买SN74AHCT138DG4

型号： SN74AHCT138DG4

制造商： TI 德州仪器

描述：3线路至8线路解码器/多路解复用器 3-LINE TO 8-LINE DECODERS/DEMULTIPLEXERS

立即咨询

替代型号SN74AHCT138DG4

型号/品牌	代替类型	替代型号对比
SN74AHCT138DG4 TI 德州仪器	当前型号	当前型号
SN74AHCT138D 德州仪器	完全替代	SN74AHCT138DG4和SN74AHCT138D的区别
SN74AHCT138DR 德州仪器	完全替代	SN74AHCT138DG4和SN74AHCT138DR的区别
MC74VHCT138ADR2G 安森美	功能相似	SN74AHCT138DG4和MC74VHCT138ADR2G的区别
