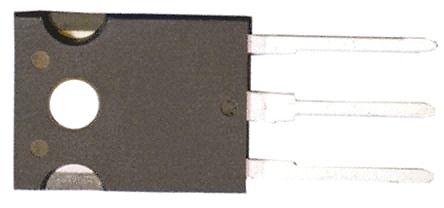

SCS220KE2C

SCS220KE2C图片1
SCS220KE2C图片2
SCS220KE2C图片3
SCS220KE2C图片4
SCS220KE2C图片5
SCS220KE2C图片6
SCS220KE2C图片7
SCS220KE2C图片8
SCS220KE2C图片9
SCS220KE2C图片10
SCS220KE2C图片11
SCS220KE2C概述

ROHM  SCS220KE2C  二极管, 碳化硅肖特基, 屏障, 1200V系列, 双共阴极, 1.2 kV, 20 A, 34 nC, TO-247

SiC 肖特基势垒,ROHM

Silicon Carbide SiC 肖特基势垒二极管的总电容电荷较小,可减少切换损耗,实现高速切换操作。


得捷:
DIODE ARRAY SCHOTTKY 1200V TO247


立创商城:
1.2kV 10A 1.6V@10A


欧时:
ROHM 二极管 SCS220KE2C 肖特基, Io=20A, Vrev=1200V, 15ns, 3引脚 TO-247封装


贸泽:
Schottky Diodes & Rectifiers SiC SBD 20A 1200V


艾睿:
Diode Schottky 1.2KV 20A 3-Pin3+Tab TO-247 Tube


安富利:
SiC Schottky Barrier Diode 1.2KV 20A 3-Pin TO-247 Tube


儒卓力:
**SIC-D 1200V 20A 1.4V TO247-3 **


SCS220KE2C中文资料参数规格
技术参数

正向电压 1.6V @10A

耗散功率 280 W

反向恢复时间 0 ns

正向电流 20 A

最大正向浪涌电流(Ifsm) 44 A

正向电压Max 1.9 V

正向电流Max 20 A

工作温度Max 175 ℃

工作温度Min 55 ℃

工作结温 175℃ Max

工作结温Max 175 ℃

耗散功率Max 280000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.9 mm

宽度 5.03 mm

高度 20.95 mm

封装 TO-247-3

物理参数

工作温度 -55℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SCS220KE2C引脚图与封装图

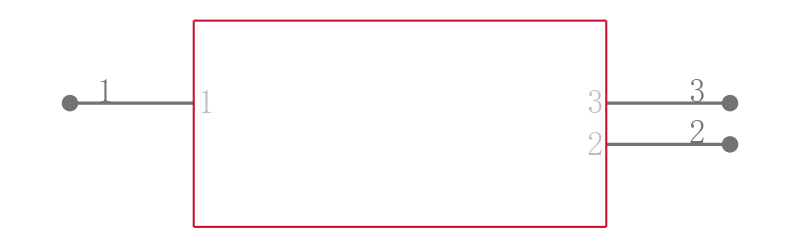

SCS220KE2C引脚图
SCS220KE2C封装图
SCS220KE2C封装焊盘图
在线购买SCS220KE2C
型号: SCS220KE2C
制造商: ROHM Semiconductor 罗姆半导体
描述:ROHM  SCS220KE2C  二极管, 碳化硅肖特基, 屏障, 1200V系列, 双共阴极, 1.2 kV, 20 A, 34 nC, TO-247
