SN74HC258DT参数规格_中文资料_数据手册PDF

SN74HC258DT概述

四路2号线到1线数据选择器/多路复用器三态输出 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS WITH 3-STATE OUTPUTS

多路复用器 4 x 2：1 16-SOIC

得捷:
IC MULTIPLEXER 4 X 2:1 16SOIC

艾睿:
Multiplexer 1-Element CMOS 3-ST 8-IN 16-Pin SOIC T/R

安富利:
Multiplexer 1-Element CMOS 3-ST 8-IN 16-Pin SOIC T/R

Win Source:
IC MULTIPLEXER 4 X 2:1 16SOIC / Multiplexer 4 x 2:1 16-SOIC

SN74HC258DT中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

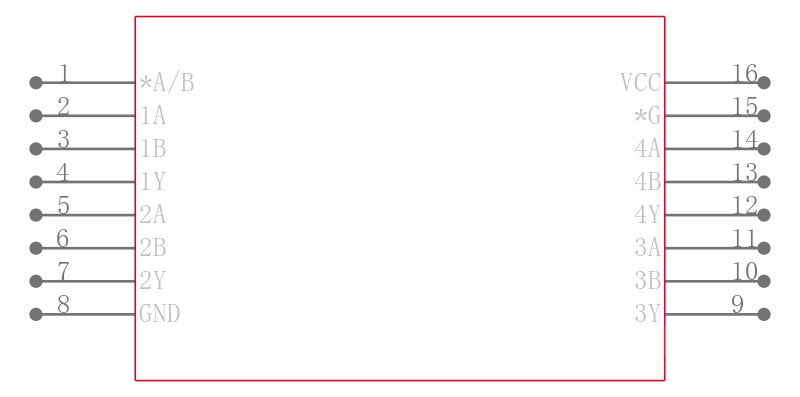

SN74HC258DT引脚图与封装图

在线购买SN74HC258DT

型号： SN74HC258DT

描述：四路2号线到1线数据选择器/多路复用器三态输出 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS WITH 3-STATE OUTPUTS

替代型号SN74HC258DT
