单路2输入正与门 SINGLE 2-INPUT POSITIVE-AND GATE
Thanks to Texas Instruments and their logic gates, you can simplify your circuit down to a fundamental level. This gate has an operating temperature range of -40 °C to 125 °C. Tape and reel packaging will encase the product during shipment, ensuring safe delivery and enabling quick mounting of components. This device has a typical operating supply voltage of 1.8|2.5|3.3|5 V. Its minimum operating supply voltage of 1.65 V, while its maximum is 5.5 V.
电源电压DC 1.65V ~ 5.50V
输出接口数 1
输出电流 32 mA
电路数 1
位数 1
传送延迟时间 4.00 ns
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount

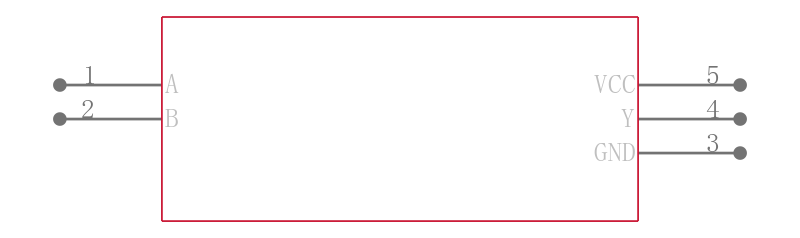

引脚数 5
封装 SC-70-5
长度 2 mm
宽度 1.25 mm
高度 0.9 mm
封装 SC-70-5
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC1G08DCKRG4 TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC1G08DCKR 德州仪器 | 完全替代 | SN74LVC1G08DCKRG4和SN74LVC1G08DCKR的区别 |
SN74LVC1G08DBVR 德州仪器 | 完全替代 | SN74LVC1G08DCKRG4和SN74LVC1G08DBVR的区别 |
SN74LVC1G08DBVRG4 德州仪器 | 完全替代 | SN74LVC1G08DCKRG4和SN74LVC1G08DBVRG4的区别 |
