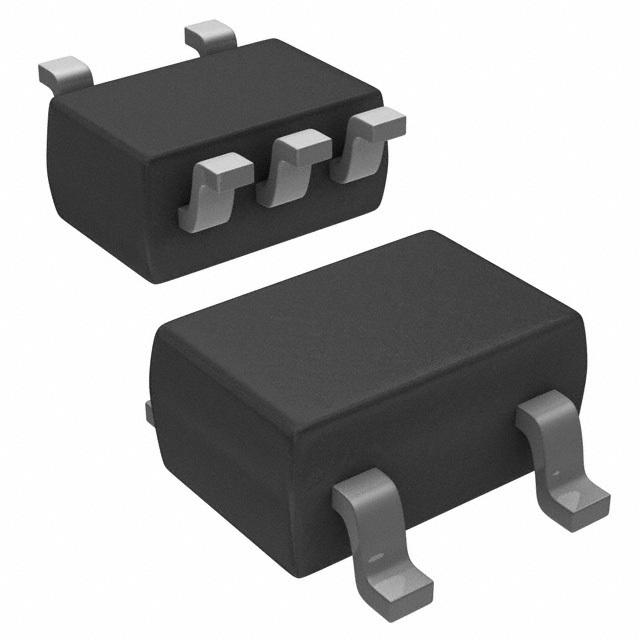

TEXAS INSTRUMENTS SN74AHC1G02DCKR 或非门, ACH系列, 1门, 2输入, 8 mA, 2V至5.5V, SC-70-5
逻辑类型Logic Type| 或非门 NOR Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 2V~5.5V 静态电流IqCurrent - Quiescent Max| 10uA 输出高,低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.1v~0.36v 高逻辑电平Logic Level - High| 1.5V~3.85V 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 3.5ns @ 5V,50pF Description & Applications| SINGLE 2-INPUT POSIVE-NOR GATE ;Operating Range of 2 V to 5.5 V Max tpd of 6.5 ns at 5 V Low Power Consumption, 10-µA Max ICC ±8-mA Output Drive at 5 V Schmitt Trigger Action at All Inputs Makes the Circuit Tolerant for Slower Input Rise and Fall Time ESD Protection Exceeds JESD 22 − 2000-V Human-Body Model A114-A − 200-V Machine Model A115-A − 1000-V Charged-Device Model C101 描述与应用| 单路2输入正或非门;2 V至5.5 V的工作范围 最大5 V时为6.5 ns吨 低功耗,10μA最大ICC ±8 mA输出驱动在5 V? 施密特触发器动作在所有输入使? 电路容错输入较慢的上升和下降时间 ESD保护超过JESD22 - 2000-V人体模型(A114-A) - 200-V机型号(A115-A) - 1000-V带电器件模型(C101)
电源电压DC 5.00 V
输出接口数 1
输出电流 8 mA
电路数 1
针脚数 5
位数 1
传送延迟时间 8.50 ns
逻辑门个数 1
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 5
封装 SC-70-5
长度 2 mm
宽度 1.25 mm
高度 0.9 mm
封装 SC-70-5
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 计量, 计算机和计算机周边, 自动化与过程控制, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74AHC1G02DCKR TI 德州仪器 | 当前型号 | 当前型号 |
SN74AHC1G02DCKT 德州仪器 | 类似代替 | SN74AHC1G02DCKR和SN74AHC1G02DCKT的区别 |
SN74AHC1G02DCKRG4 德州仪器 | 类似代替 | SN74AHC1G02DCKR和SN74AHC1G02DCKRG4的区别 |
MC74HC1G00DFT2G 安森美 | 功能相似 | SN74AHC1G02DCKR和MC74HC1G00DFT2G的区别 |
