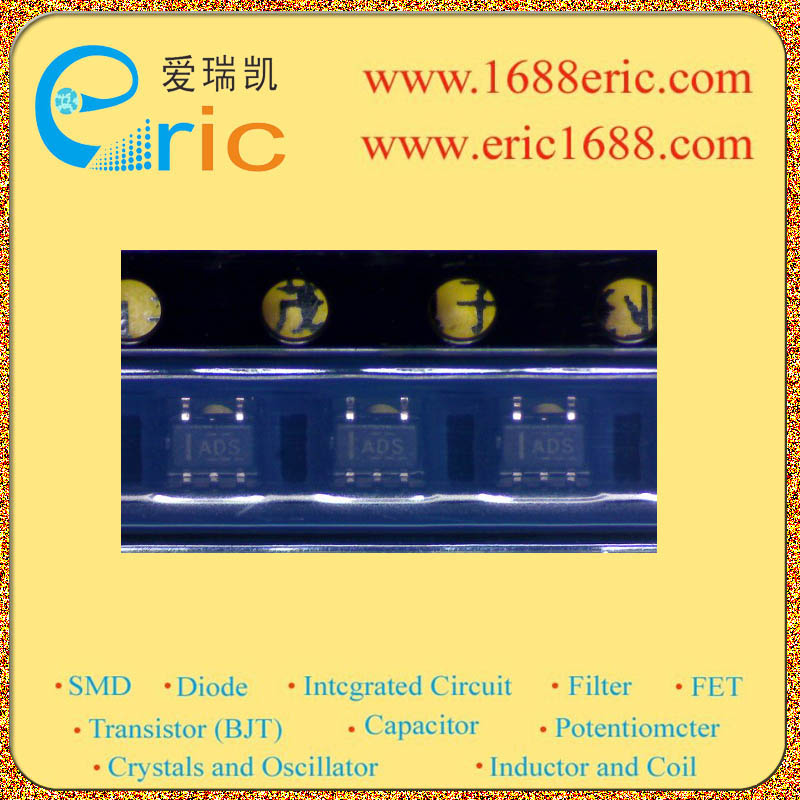

SN74AHC1GU04DCKR

TEXAS INSTRUMENTS  SN74AHC1GU04DCKR  非门, ACH系列, 1输入, 2V至5.5V, SC-70-5

逻辑类型Logic Type| 反相器 Inverter \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 2v~5.5v 静态电流IqCurrent - Quiescent Max| 10uA 输出高，低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.3V~1.1V 高逻辑电平Logic Level - High| 1.7V~4.4V 传播延迟时间@Vcc，CLMax Propagation Delay @ V, Max CL| 5nS @ 5V，50pF Description & Applications| SINGLE INVERTER GATE ;Operating Range of 2 V to 5.5 V
Max tpd of 8 ns at 5 V
Low Power Consumption, 10-µA Max ICC
±8-mA Output Drive at 5 V
Schmitt Trigger Action at All Inputs Makes the Circuit Tolerant for Slower Input Rise and Fall Time
Latch-Up Performance Exceeds 250 mA Per JESD 17 ESD Protection Exceeds JESD 22 − 2000-V Human-Body Model A114-A − 200-V Machine Model A115-A − 1000-V Charged-Device Model C101 描述与应用| 单个逆变器门;2 V至5.5 V的工作范围 最大为8 ns在5 V吨 低功耗，10μA最大ICC ±8 mA输出驱动在5 V？ 施密特触发器动作在所有输入使？ 电路容错输入较慢的上升和下降时间 闭锁性能超过250 mA每 JESD17 ESD保护超过JESD22 - 2000-V人体模型（A114-A） - 200-V机型号（A115-A） - 1000-V带电器件模型（C101）
