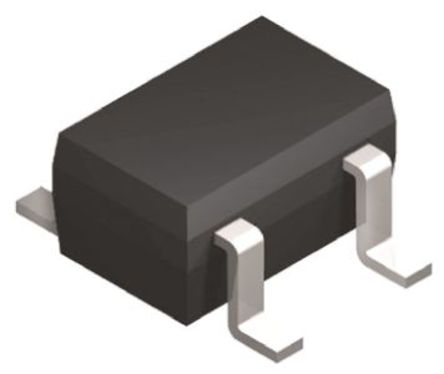

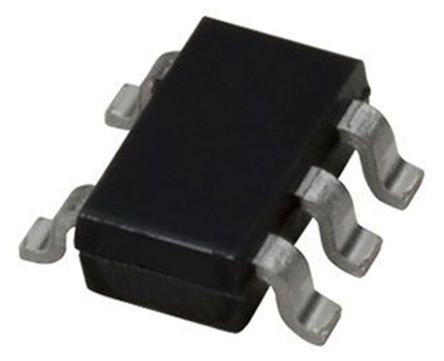

TEXAS INSTRUMENTS SN74LVC1G00DCKR. 芯片, 单路与非门, 2输入, SC-70-5, 整卷
逻辑类型Logic Type| 与非门 NAND Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 1.65V~5.5V 静态电流IqCurrent - Quiescent Max| 10uA 输出高,低电平电流Current - Output High, Low| -32mA,32mA 低逻辑电平Logic Level - Low| 0.7 V ~ 0.8 V 高逻辑电平Logic Level - High| 1.7 V ~ 2 V 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 4nS @5v,50pF Description & Applications| SINGLE 2-INPUT POSIVE-NAND GATE; Available in the Texas Instruments NanoStar™ • Ioff Supports Partial-Power-Down Mode Package Operation • Supports 5-V VCC Operation • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II • Inputs Accept Voltages to 5.5 V • Max tpd of 3.8 ns at 3.3 V • ESD Protection Exceeds JESD 22 – 2000-V Human-Body Model A114-A • Low Power Consumption, 10-μA Max ICC – 1000-V Charged-Device Model C101 • ±24-mA Output Drive at 3.3 V 描述与应用| 单路2输入正与非门; 可用NANOSTAR™•IOFF支持部分掉电模式 包装操作 •支持5-V的VCC操作•闭锁性能超过100 mA每 JESD 78,II类 •接受输入电压为5.5 V •最大TPD为3.8 ns在3.3 V •ESD保护超过JESD22 - 2000-V人体模型(A114-A) •低功耗,10μA最大ICC - 1000-V带电器件模型(C101) •±24 mA输出驱动在3.3 V
电源电压DC 5.00 V
输出接口数 1
输出电流 32 mA
电路数 1
通道数 1
针脚数 5
位数 1
传送延迟时间 4.00 ns
逻辑门个数 1
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5
封装 SC-70-5
长度 2.15 mm
宽度 1.4 mm
高度 1 mm
封装 SC-70-5
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2018/06/27
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LVC1G00DCKR TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC1G00DBVR 德州仪器 | 完全替代 | SN74LVC1G00DCKR和SN74LVC1G00DBVR的区别 |
NC7SZ00P5 飞兆/仙童 | 完全替代 | SN74LVC1G00DCKR和NC7SZ00P5的区别 |
SN74LVC1G00DCKJ 德州仪器 | 完全替代 | SN74LVC1G00DCKR和SN74LVC1G00DCKJ的区别 |
