SN74LVC1G32DCKRG4参数规格_中文资料_数据手册PDF

SN74LVC1G32DCKRG4概述

单路2输入正或门 SINGLE 2-INPUT POSITIVE-OR GATE

或门 IC 1 通道 SC-70-5

得捷:
IC GATE OR 1CH 2-INP SC70-5

立创商城:
SN74LVC1G32DCKRG4

德州仪器TI:
Single 2-input, 1.65-V to 5.5-V OR gate

贸泽:
Logic Gates SNGL 2 Input Pos OR Gate

艾睿:
OR Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R

Verical:
OR Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R

Newark:
# TEXAS INSTRUMENTS SN74LVC1G32DCKRG4 OR Gate, 74LVC1G32, 2 Input, 32 mA, 1.65 V to 5.5 V, SC-70-5

Win Source:
OR Gate IC 1 Channel SC-70-5

SN74LVC1G32DCKRG4中文资料参数规格

技术参数

电源电压DC 1.65V ~ 5.50V

输出接口数 1

输出电流 32 mA

电路数 1

位数 1

传送延迟时间 4.00 ns

电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

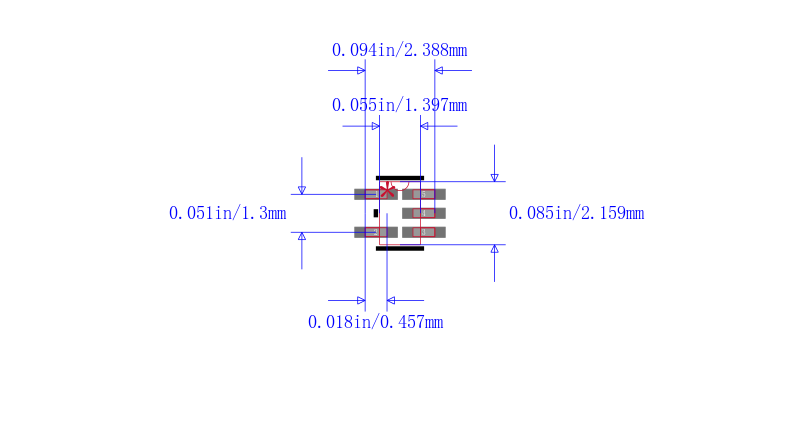

SN74LVC1G32DCKRG4引脚图与封装图

在线购买SN74LVC1G32DCKRG4

型号： SN74LVC1G32DCKRG4

制造商： TI 德州仪器

描述：单路2输入正或门 SINGLE 2-INPUT POSITIVE-OR GATE

立即咨询

替代型号SN74LVC1G32DCKRG4

型号/品牌	代替类型	替代型号对比
SN74LVC1G32DCKRG4 TI 德州仪器	当前型号	当前型号
SN74LVC1G32QDCKRQ1 德州仪器	完全替代	SN74LVC1G32DCKRG4和SN74LVC1G32QDCKRQ1的区别
SN74LVC1G32DCKRE4 德州仪器	完全替代	SN74LVC1G32DCKRG4和SN74LVC1G32DCKRE4的区别
SN74LVC1G32DCKR 德州仪器	类似代替	SN74LVC1G32DCKRG4和SN74LVC1G32DCKR的区别
