SN74LVC1G11DCKRG4参数规格_中文资料_数据手册PDF

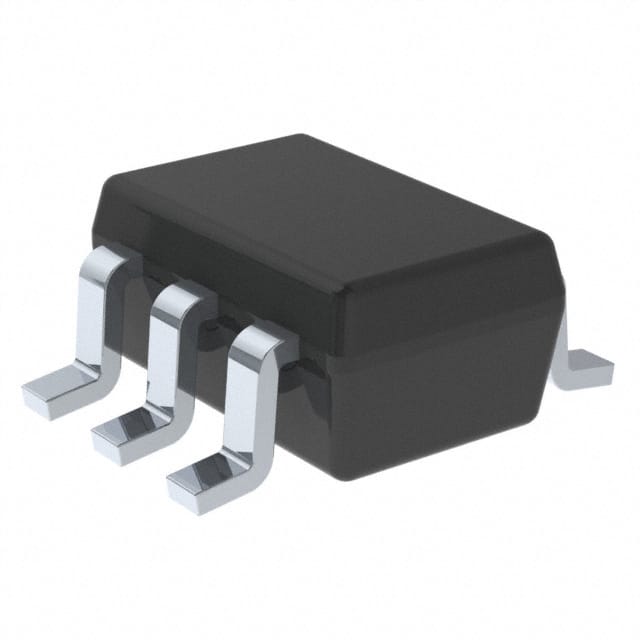

SN74LVC1G11DCKRG4概述

单3输入正与门 SINGLE 3-INPUT POSITIVE-AND GATE

Texas Instruments" logic gates will allow you to implement basic logic functions within your electronic circuit. This gate has an operating temperature range of -40 °C to 125 °C. This product will be shipped in tape and reel packaging for quick mounting and safe delivery. This device has a typical operating supply voltage of 1.8|2.5|3.3|5 V. Its minimum operating supply voltage of 1.65 V, while its maximum is 5.5 V.

SN74LVC1G11DCKRG4中文资料参数规格

技术参数

电源电压DC 1.65V ~ 5.50V

输出接口数 1

电路数 1

位数 1

传送延迟时间 3.50 ns

电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

封装 SC-70-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74LVC1G11DCKRG4引脚图与封装图

在线购买SN74LVC1G11DCKRG4

型号： SN74LVC1G11DCKRG4

制造商： TI 德州仪器

描述：单3输入正与门 SINGLE 3-INPUT POSITIVE-AND GATE

立即咨询

替代型号SN74LVC1G11DCKRG4

型号/品牌	代替类型	替代型号对比
SN74LVC1G11DCKRG4 TI 德州仪器	当前型号	当前型号
SN74LVC1G11DCKRE4 德州仪器	完全替代	SN74LVC1G11DCKRG4和SN74LVC1G11DCKRE4的区别
SN74LVC1G11DBVRE4 德州仪器	完全替代	SN74LVC1G11DCKRG4和SN74LVC1G11DBVRE4的区别
SN74LVC1G11DBVR 德州仪器	类似代替	SN74LVC1G11DCKRG4和SN74LVC1G11DBVR的区别
