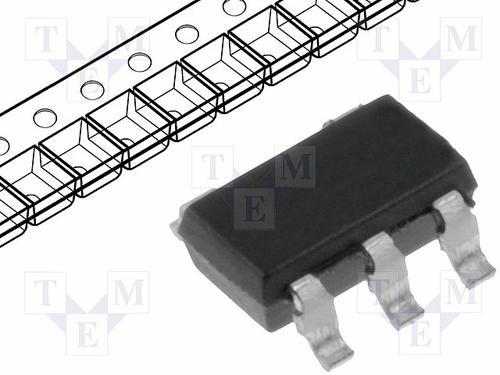

TEXAS INSTRUMENTS SN74LVC1G02DBVR. 芯片, 单路或非门, 2输入, SOT-23-5, 整卷
The is a single 2-input Positive-NOR Gate designed for 1.65 to 5.5V VCC operation. The device performs the Boolean function Y = A + B\ or Y = A\ • B\ in positive logic. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range.
- .
- Supports 5V VCC operation
- .
- Inputs accept voltages to 5.5V
- .
- Provides down translation to VCC
- .
- Maximum tpd of 3.6ns at 3.3V
- .
- 10µA Maximum ICC low power consumption
- .
- ±24mA Output drive at 3.3V
- .
- Ioff supports live insertion
- .
- Partial-power-down mode
- .
- Back-drive protection
- .
- Latch-up performance exceeds 100mA per JESD 78, Class II
- .
- ESD protection exceeds JESD 22
- .
- Green product and no Sb/Br
电源电压DC 5.00 V
输出接口数 1
输出电流 32 mA
电路数 1
通道数 1
针脚数 5
位数 1
传送延迟时间 4.00 ns
逻辑门个数 1
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
宽度 1.6 mm
高度 1.3 mm
封装 SOT-23-5
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 音频, 嵌入式设计与开发, 无线, 便携式器材, 成像, 消费电子产品, 视频和目视, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC1G02DBVR TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC1G02DCKR 德州仪器 | 完全替代 | SN74LVC1G02DBVR和SN74LVC1G02DCKR的区别 |
NC7SZ02M5X 飞兆/仙童 | 完全替代 | SN74LVC1G02DBVR和NC7SZ02M5X的区别 |
NC7SZ02M5 飞兆/仙童 | 完全替代 | SN74LVC1G02DBVR和NC7SZ02M5的区别 |
