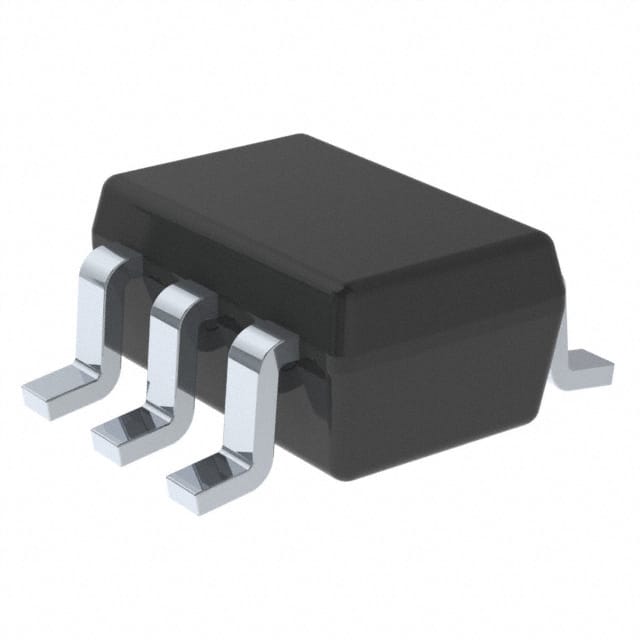

TEXAS INSTRUMENTS SN74LVC1G386DCKR 异或门, LVC系列, 3输入, 1门, 32 mA, 1.65V至5.5V, SC-70-6
逻辑类型Logic Type| 异或门 XOR Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 3 电源电压VccVoltage - Supply| 1.65V~5.5V 静态电流IqCurrent - Quiescent Max| 10µA 输出高,低电平电流Current - Output High, Low| -32mA,32mA 低逻辑电平Logic Level - Low| 0.7 V ~ 0.8 V 高逻辑电平Logic Level - High| 1.7 V ~ 2 V 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 4nS @5v,50pF Description & Applications| SINGLE 3-INPUT POSIVE-XOR GATE ;• Available in the Texas Instruments • Latch-Up Performance Exceeds 100 mA NanoStar ™ and NanoFree™ Per JESD 78, Class II • ESD Protection Exceeds JESD 22 • Supports 5-V VCC Operation • Inputs Accept Voltages to 5.5 V • Ioff Supports Partial-Power-Down Mode – 2000-V Human-Body Model A114-A – 200-V Machine Model A115-A – 1000-V Charged-Device Model C101 Operation 描述与应用| 单3输入正异或门;•可在•闭锁性能超过100 mA 每JESD 78,II类NANOSTAR™和NanoFree™ •ESD保护超过JESD22 •支持5-V VCC操作 •接受输入电压为5.5 V •IOFF支持部分掉电模式 - 2000-V人体模型(A114-A) - 200-V机型号(A115-A) - 1000-V带电器件模型(C101)操作
电源电压DC 1.65V ~ 5.50V
输出接口数 1
输出电流 32 mA
电路数 1
针脚数 6
位数 1
传送延迟时间 12.0 ns
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 6
封装 SC-70-6
宽度 1.25 mm
封装 SC-70-6
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LVC1G386DCKR TI 德州仪器 | 当前型号 | 当前型号 |
74LVC1G386DCKRG4 德州仪器 | 完全替代 | SN74LVC1G386DCKR和74LVC1G386DCKRG4的区别 |
74LVC1G386DCKRE4 德州仪器 | 完全替代 | SN74LVC1G386DCKR和74LVC1G386DCKRE4的区别 |
NC7SZ386P6X 飞兆/仙童 | 功能相似 | SN74LVC1G386DCKR和NC7SZ386P6X的区别 |
