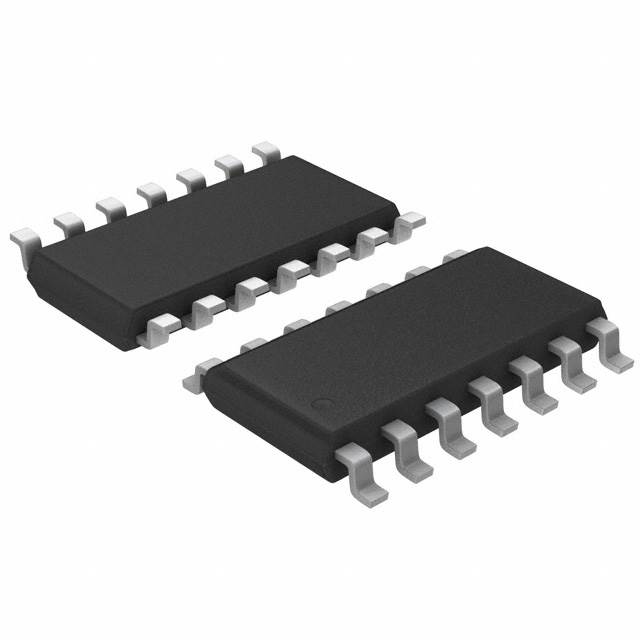

TEXAS INSTRUMENTS SN74AHC00DR 与非门, ACH系列, 4门, 2输入, 8 mA, 2V至5.5V, SOIC-14
The is a quadruple 2-input Positive-NAND Gate. The device perform the Boolean function Y = A • B\ or Y = A\ + B\ in positive logic. The device operates at a voltage range of 2 to 5.5V and latch-up performance exceeds 250mA per JESD 17.
- .
- ESD protection exceeds JESD 22
- .
- Green product and no Sb/Br
电源电压DC 2.00V ~ 5.50V
输出接口数 1
输出电流 8 mA
电路数 4
针脚数 14
位数 4
传送延迟时间 8.50 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
宽度 3.91 mm
高度 1.5 mm
封装 SOIC-14
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74AHC00DR TI 德州仪器 | 当前型号 | 当前型号 |
SN74AHC00D 德州仪器 | 完全替代 | SN74AHC00DR和SN74AHC00D的区别 |
SN74AHC02D 德州仪器 | 完全替代 | SN74AHC00DR和SN74AHC02D的区别 |
SN74AHC02DR 德州仪器 | 类似代替 | SN74AHC00DR和SN74AHC02DR的区别 |
