与门, 74LVC1G08, 2输入, 32mA, 1.65V至5.5V, SOT-23-5
The is an automotive catalog single 2-input positive-AND Gate and performs the Boolean function A • B or Y = A\ + B\\\ in positive logic. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
- .
- ±24mA Output drive at 3.3V
- .
- 10µA Maximum ICC low power consumption
- .
- Maximum tpd of 3.6ns at 3.3V
- .
- Inputs accept voltages to 5.5V
- .
- Ioff supports partial-power-down mode operation
- .
- Supports 5V VCC operation
- .
- Latch-up performance exceeds 100mA per JESD 78, Class II
- .
- ESD protection exceeds JESD 22
- .
- Green product and no Sb/Br
电源电压DC 1.65V ~ 5.50V
输出接口数 1
输出电流 32 mA
电路数 1
针脚数 5
位数 1
传送延迟时间 4.00 ns
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5

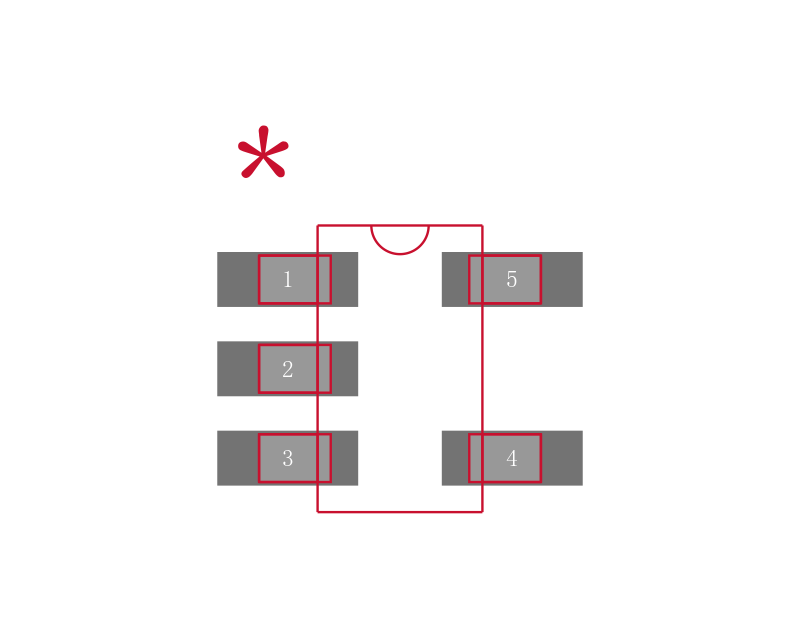

封装 SOT-23-5
长度 2.9 mm
宽度 1.6 mm
高度 1.15 mm
封装 SOT-23-5
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 车用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC1G08QDBVRQ1 TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC1G08MDBVREP 德州仪器 | 类似代替 | SN74LVC1G08QDBVRQ1和SN74LVC1G08MDBVREP的区别 |
1P1G08MDBVREPG4 德州仪器 | 类似代替 | SN74LVC1G08QDBVRQ1和1P1G08MDBVREPG4的区别 |
V62/04733-02YE 德州仪器 | 类似代替 | SN74LVC1G08QDBVRQ1和V62/04733-02YE的区别 |
