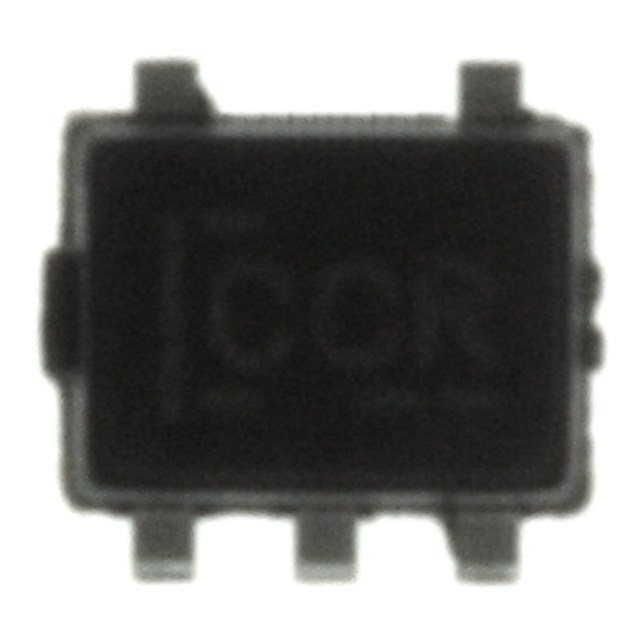

TEXAS INSTRUMENTS SN74LVC1G04DRLR 非门, LVC系列, 1输入, 1门, 32 mA, 3.7 ns, 1.65V至5.5V, SOT-553-5
The is a single Inverter. The device performs the Boolean function Y = A\\. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range.
- .
- ±24mA Output drive at 3.3V
- .
- 10µA Maximum ICC low power consumption
- .
- Maximum tpd of 3.3ns at 3.3V
- .
- Ioff supports live insertion, partial power down mode and back drive protection
- .
- ESD protection exceeds JESD 22
- .
- Latch-up performance exceeds 100mA per JESD 78, Class II
电源电压DC 5.00 V
输出电流 32 mA
电路数 1
针脚数 5
位数 1
传送延迟时间 3.70 ns
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5
封装 SOT-553-5
封装 SOT-553-5
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC1G04DRLR TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC1G04DRLRG4 德州仪器 | 类似代替 | SN74LVC1G04DRLR和SN74LVC1G04DRLRG4的区别 |
NL17SZ04XV5T2G 安森美 | 功能相似 | SN74LVC1G04DRLR和NL17SZ04XV5T2G的区别 |
NL17SZ04XV5T2 安森美 | 功能相似 | SN74LVC1G04DRLR和NL17SZ04XV5T2的区别 |
