三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES
The is a triple 3-input positive-AND Gate contains three independent circuits. This device perform the Boolean function Y = A • B • C or Y = A\ + B\ + C\\\ in positive logic.
- .
- 20µA Maximum ICC low power consumption
- .
- ±4mA Output drive at 5V
- .
- 1µA Maximum low input current
- .
- 8ns Propagation delay tPD
- .
- Outputs can drive up to 10 LSTTL loads
- .
- Green product and no Sb/Br
电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 25 mA
电路数 3

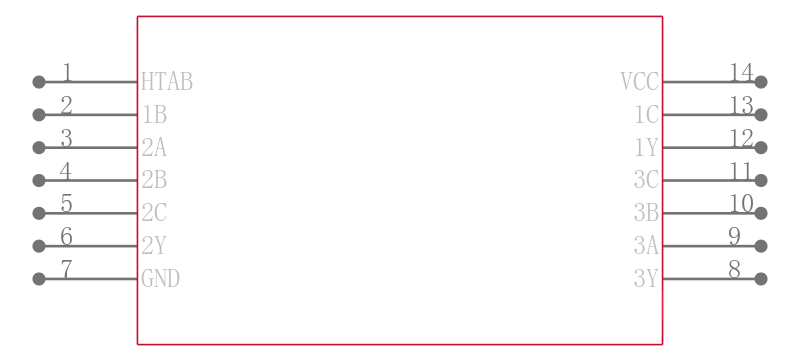

针脚数 14
位数 3
传送延迟时间 125 ns
电压波节 6.00 V, 4.50 V, 2.00 V
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74HC11DR TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC11D 德州仪器 | 类似代替 | SN74HC11DR和SN74HC11D的区别 |
CD74HC11M 德州仪器 | 类似代替 | SN74HC11DR和CD74HC11M的区别 |
CD74HC11M96 德州仪器 | 类似代替 | SN74HC11DR和CD74HC11M96的区别 |
