SN74HC86NSR参数规格_中文资料_数据手册PDF

SN74HC86NSR概述

四路2输入异或门 QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES

XOR（异或） IC 4 通道 - 14-SOP

得捷:
IC GATE XOR 4CH 2-INP 14SOP

立创商城:
SN74HC86NSR

德州仪器TI:
4-ch, 2-input, 2-V to 6-V XOR exclusive OR gates

艾睿:
XOR Gate 4-Element 2-IN CMOS 14-Pin SOP T/R

安富利:
XOR Gate 4-Element 2-IN CMOS 14-Pin SOP T/R

Verical:
XOR Gate 4-Element 2-IN CMOS 14-Pin SOP T/R

Win Source:
XOR Exclusive OR IC 4 Channel 14-SO

DeviceMart:
IC GATE EXCL-OR QUAD 2IN 14-SOP

SN74HC86NSR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

输出电流 5.20 mA

电路数 4

位数 4

传送延迟时间 21.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOP-14

外形尺寸

封装 SOP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

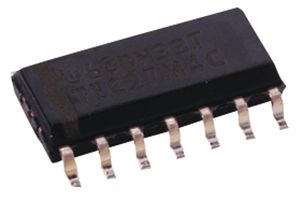

SN74HC86NSR引脚图与封装图

在线购买SN74HC86NSR

型号： SN74HC86NSR

制造商： TI 德州仪器

描述：四路2输入异或门 QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES

立即咨询

替代型号SN74HC86NSR

型号/品牌	代替类型	替代型号对比
SN74HC86NSR TI 德州仪器	当前型号	当前型号
SN74HC86DE4 德州仪器	完全替代	SN74HC86NSR和SN74HC86DE4的区别
SN74HC86NSRG4 德州仪器	完全替代	SN74HC86NSR和SN74HC86NSRG4的区别
SN74HC86DRG4 德州仪器	完全替代	SN74HC86NSR和SN74HC86DRG4的区别
