双路2输入正与门 DUAL 2-INPUT POSITIVE-AND GATE
Dump the microprocessor and build your circuit using fundamental logical operations using Texas Instruments" logic gates. This gate has an operating temperature range of -40 °C to 85 °C. Tape and reel packaging will encase this product during shipment, in order to ensure safe delivery and enable quick mounting of components. This device has a typical operating supply voltage of 1.8|2.5|3.3|5 V. Its minimum operating supply voltage of 1.65 V, while its maximum is 5.5 V.
电源电压DC 1.65V ~ 5.50V
输出接口数 1
输出电流 32 mA
电路数 2
位数 2
传送延迟时间 3.80 ns
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
逻辑门个数 2
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 8

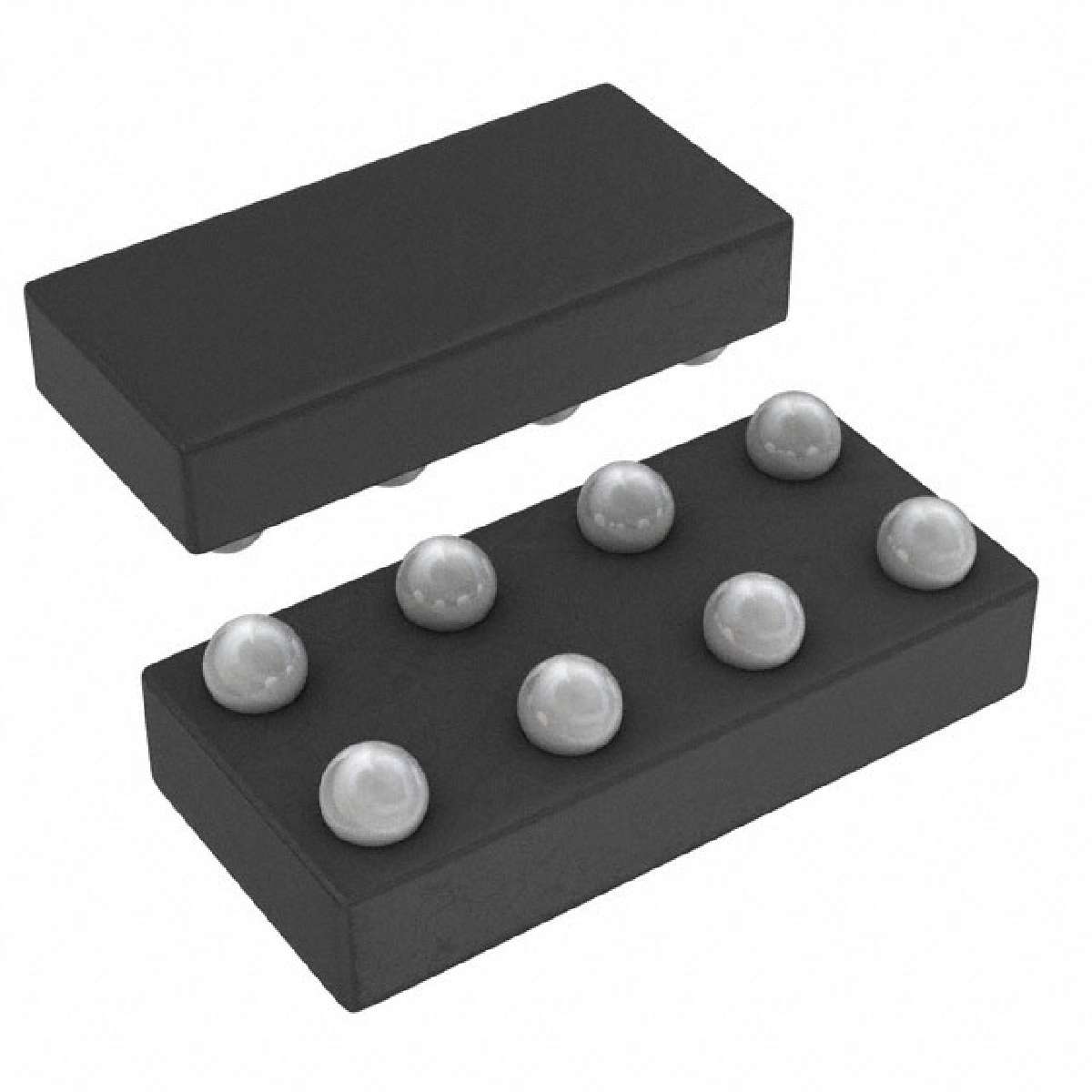

封装 DSBGA-8
长度 1.9 mm
宽度 0.9 mm
高度 0.3 mm
封装 DSBGA-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC2G08YZPR TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC2G08DCTR 德州仪器 | 完全替代 | SN74LVC2G08YZPR和SN74LVC2G08DCTR的区别 |
SN74LVC2G08YZTR 德州仪器 | 完全替代 | SN74LVC2G08YZPR和SN74LVC2G08YZTR的区别 |
SN74LVC2G08YEAR 德州仪器 | 功能相似 | SN74LVC2G08YZPR和SN74LVC2G08YEAR的区别 |
