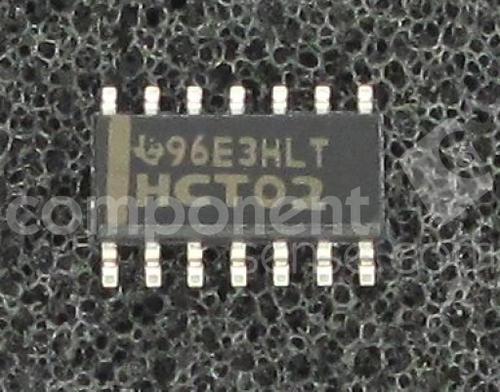

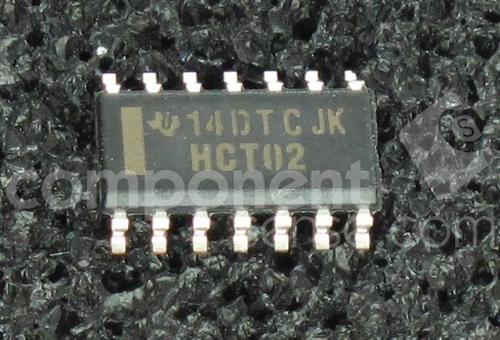

TEXAS INSTRUMENTS SN74HCT02D 或非门, HCT系列, 4门, 2输入, 4 mA, 4.5V至5.5V, SOIC-14
74HCT 系列逻辑门,
德州仪器的 74HCT 系列 CMOS 逻辑 IC 的标准逻辑门系列。 输入的的 74HCT 系列与 74LSTTL 兼容,且产品使用硅门 CMOS 技术,以实现与 LSTTL 系列类似的工作速度,但带有低功耗的标准 CMOS 集成电路。
高速 CMOS 逻辑
工作电压 4.5 至 5.5 V
兼容性:输入 TTL、输出 CMOS
### 74HCT 系列
得捷:
IC GATE NOR 4CH 2-INP 14SOIC
立创商城:
SN74HCT02D
德州仪器TI:
4-ch, 2-input, 4.5-V to 5.5-V NOR gates with TTL-compatible CMOS inputs
欧时:
Texas Instruments SN74HCT02D 4个 2输入 NOR 逻辑门, 4mA, 4.5 → 5.5 V电源, 14引脚 SOIC封装
贸泽:
Logic Gates Quad 2-Input
艾睿:
NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube
Verical:
NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube
Newark:
# TEXAS INSTRUMENTS SN74HCT02D NOR Gate, 74HCT02, 2 Input, 4 mA, 4.5 V to 5.5 V, SOIC-14
DeviceMart:
IC QUAD 2-IN NOR GATE 14-SOIC
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 4 mA
电路数 4
针脚数 14
位数 4
传送延迟时间 22.0 ns
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Surface Mount
引脚数 14

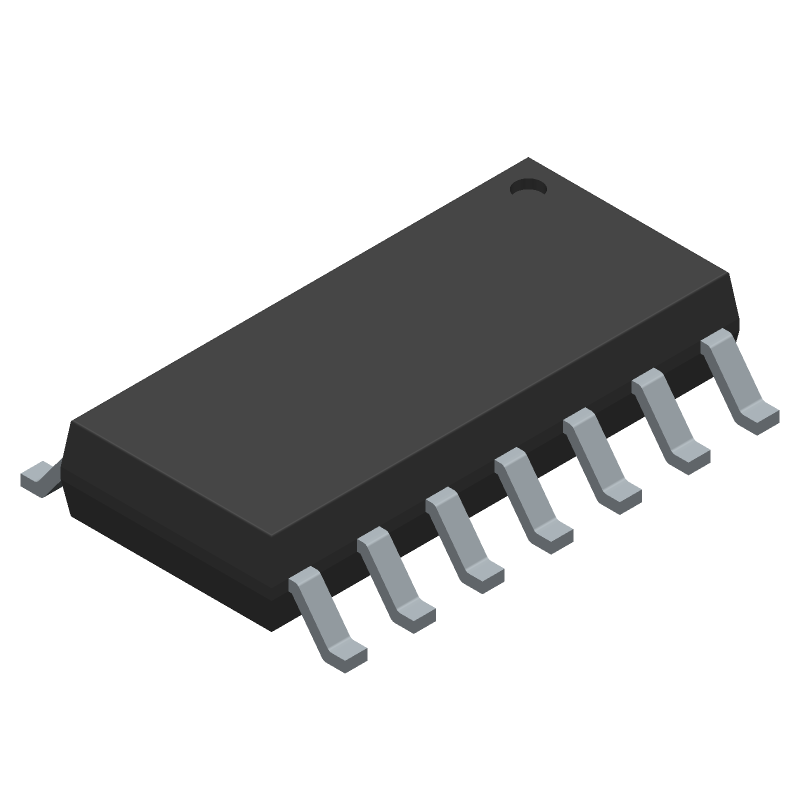

封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74HCT02D TI 德州仪器 | 当前型号 | 当前型号 |
SN74HCT02DR 德州仪器 | 完全替代 | SN74HCT02D和SN74HCT02DR的区别 |
SN74HCT02N 德州仪器 | 完全替代 | SN74HCT02D和SN74HCT02N的区别 |
SN74HCT02DT 德州仪器 | 完全替代 | SN74HCT02D和SN74HCT02DT的区别 |
