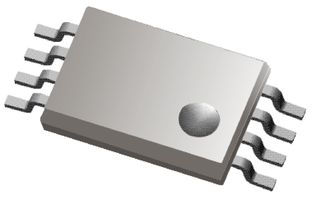

TEXAS INSTRUMENTS SN74LVC2G00DCUR 与非门, LVC系列, 2输入, 32 mA, 1.65V至5.5V, VSSOP-8
逻辑类型Logic Type| 与非门 NAND Gate \---|--- 电路数Number of Circuits| 2 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 1.65V~5.5V 静态电流IqCurrent - Quiescent Max| 10uA 输出高,低电平电流Current - Output High, Low| -32mA,32mA 低逻辑电平Logic Level - Low| 0.1V~0.55V 高逻辑电平Logic Level - High| 1.2V~3.8V 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| Description & Applications| Features DUAL 2-INPUT POSIVE-NAND GATE Available in the Texas Instruments NanoFree™ Package >2 V at VCC Typical VOHVOutput VOH Undershoot= 3.3 V, TA= 25°C Supports 5-V VCC Operation Ioff Supports Partial-Power-Down Mode Inputs Accept Voltages to 5.5 V Operation Latch-Up Performance Exceeds 100 mA Per Max tpd of 4.3 ns at 3.3 V JESD 78, Class II Low Power Consumption, 10-µA Max ICC ESD Protection Exceeds JESD 22 ±24-mA Output Drive at 3.3 V– 2000-V Human-Body Model A114-A Typical VOLPOutput Ground Bounce<0.8 V at V – 1000-V Charged-Device Model C101CC= 3.3 V, TA= 25°C 描述与应用| 特性 双2输入正与非门 可在NanoFree™封装>2 V在VCC :典型的VOHV(输出VOH冲的)=3.3 V,TA= 25°C 支持5-V VCC运作 IOFF支持部分掉电模式 接受输入电压5.5 V运作 闭锁性能超过100 mA每 在3.3 V JESD 78,II级,最大吨为4.3 ns 低功耗,10μA最大ICC ESD保护超过JESD22 ±24 mA输出驱动在3.3 V-2000-V人体模型(A114-A) 典型的VoIP(输出地弹跳)<0.8 V,V - 1000-V带电器件模型(C101)CC = 3.3 V,TA= 25°C
电源电压DC 5.00 V
输出接口数 1
输出电流 32 mA
电路数 2
针脚数 8
位数 2
传送延迟时间 3.30 ns
逻辑门个数 2
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 8
封装 VSSOP-8
宽度 2 mm
封装 VSSOP-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 视频和目视, 微波, 通信与网络, 成像, 无线, 电源管理, 消费电子产品, 测试与测量
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
