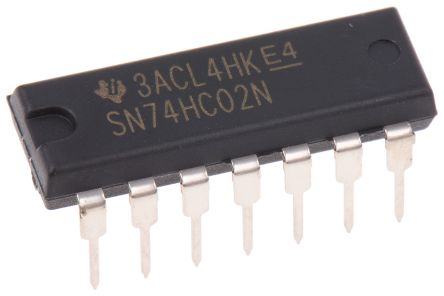

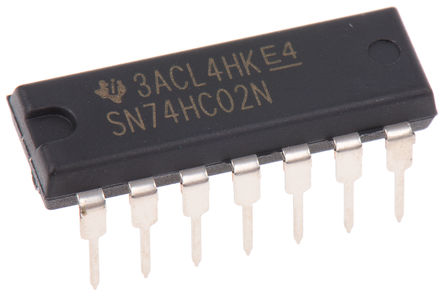

TEXAS INSTRUMENTS SN74HC02N 或非门, HC系列, 2输入, 4门, 5.2 mA, 2V至6V, DIP-14
The is a 2-input 14-pin Quadruple Positive-NOR Gate made of CU NIPDAU CU SN lead/ball finish. It performs the Boolean function Y = A + B or Y = A\•B\ in positive logic. It features 20µA maximum ICC low power consumption, ±4mA output drive at 5V and 1µA maximum low input current.
- .
- Outputs can drive up to 10 LSTTL loads
- .
- Green product and no Sb/Br
电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 5.2 mA
电路数 4
通道数 4
针脚数 14
位数 4
传送延迟时间 20.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输出电流Max 4 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 14
封装 PDIP-14
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Each
制造应用 消费电子产品, 计量, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74HC02N TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC02NE4 德州仪器 | 完全替代 | SN74HC02N和SN74HC02NE4的区别 |
SN74HC02N3 德州仪器 | 完全替代 | SN74HC02N和SN74HC02N3的区别 |
SN74HC27N 德州仪器 | 类似代替 | SN74HC02N和SN74HC27N的区别 |
