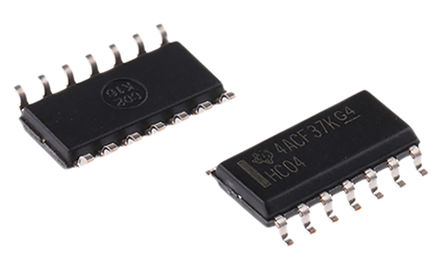

TEXAS INSTRUMENTS SN74HC04D 芯片, 六路非门, SOIC-14
74HC 系列反相器和缓冲器,Texas Instruments
Texas Instruments 的 74HC 系列 CMOS Logic IC 的一系列反相器和缓冲器。 74HC 系列使用硅门 CMOS 技术,实现与 LSTTL 系列类似的工作速度,但标准 CMOS 集成电路功耗降低。
高速 CMOS 逻辑
工作电压:2 至 6 V
兼容性:输入 CMOS、输出 CMOS
### 74HC 系列
得捷:
IC INVERTER 6CH 1-INP 14SOIC
立创商城:
SN74HC04D
欧时:
Texas Instruments SN74HC04D 反相器, 5.2mA最大输出, 2 → 6 V电源, 14引脚 SOIC封装
德州仪器TI:
6-ch, 2-V to 6-V inverters
贸泽:
变换器 Hex
艾睿:
Inverter 6-Element CMOS Automotive 14-Pin SOIC Tube
安富利:
Inverter 6-Element CMOS 14-Pin SOIC Tube
Chip1Stop:
Inverter 6-Element CMOS 14-Pin SOIC Tube
TME:
IC: digital; NOT; Channels:6; Inputs:1; SMD; SO14; Series: HC
Verical:
Inverter 6-Element CMOS Automotive 14-Pin SOIC Tube
Newark:
Inverter, 74HC04, 1 Input, 5.2 mA, 2 V to 6 V, SOIC-14
力源芯城:
六反相器
DeviceMart:
IC HEX INVERTER 14-SOIC
Win Source:
IC HEX INVERTER 14-SOIC
电源电压DC 2.00V ~ 6.00V
输出电流 5.2 mA
电路数 6
通道数 6
针脚数 14
位数 6
传送延迟时间 20.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 6
输出电流驱动 -1.00 mA
输出电流Max 4 mA
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74HC04D TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC04DR 德州仪器 | 完全替代 | SN74HC04D和SN74HC04DR的区别 |
CD74HC04M 德州仪器 | 类似代替 | SN74HC04D和CD74HC04M的区别 |
SN74HC04DT 德州仪器 | 类似代替 | SN74HC04D和SN74HC04DT的区别 |
