74HC 系列逻辑门，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列标准逻辑门。 74HC 系列使用硅门 CMOS 技术，以实现类似于 LSTTL 系列的工作速度，但具有标准 CMOS 集成电路的低功耗。### 74HC 系列

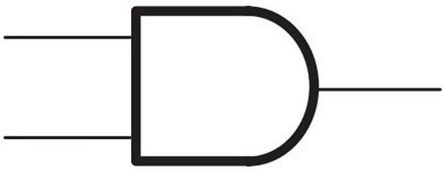

The is a four independent 2-input AND Gate IC. It performs the Boolean function Y = A • B or Y = A\ + B\ in positive logic.
- .
- Outputs Can Drive up to 10 LSTTL Loads
- .
- Low-power Consumption, 20µA Maximum ICC
- .
- 8ns Typical Propagation Delay Time
- .
- ±4mA Output Drive at 5V
- .
- Low Input Current of 1µA Maximum
电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 5.2 mA
电路数 4
通道数 4
针脚数 14
位数 4
传送延迟时间 125 ns
电压波节 6.00 V, 4.50 V, 2.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 14
封装 DIP-14
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 DIP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 国防, 军用与航空, ??, ?????
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74HC08N TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC08NE4 德州仪器 | 完全替代 | SN74HC08N和SN74HC08NE4的区别 |
CD74HC08E 德州仪器 | 类似代替 | SN74HC08N和CD74HC08E的区别 |
CD74HC08EE4 德州仪器 | 类似代替 | SN74HC08N和CD74HC08EE4的区别 |
