TEXAS INSTRUMENTS SN74LV14APW 非门, LV系列, 施密特触发, 6输入, 12 mA, 2V至5.5V, TSSOP-14
The is a Hex Schmitt-trigger Inverter contains six independent circuits. This device perform the Boolean function Y = A\\. The device operates at voltage range of 2 to 5.5V and features Ioff supports partial-power-down mode operation.
- .
- Maximum tpd of 10ns at 5V
- .
- Support mixed-mode voltage operation on all ports
- .
- Latch-up performance exceeds 250mA per JESD 17
- .
- ESD protection exceeds JESD 22
- .
- Green product and no Sb/Br
电源电压DC 2.00V ~ 5.50V
输出电流 12 mA
电路数 6
针脚数 14
位数 6
传送延迟时间 12.0 ns
电压波节 5.00 V, 3.30 V, 2.50 V
输入数 6
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14

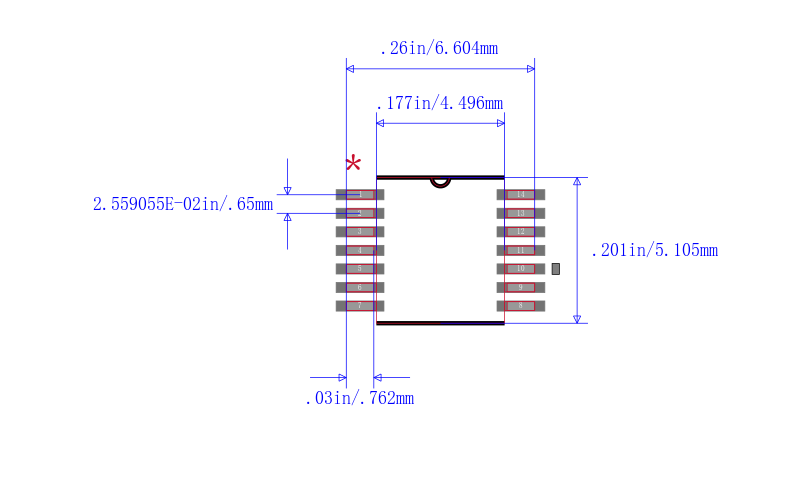

封装 TSSOP-14
封装 TSSOP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 电源管理, 通信与网络, 消费电子产品, 医用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LV14APW TI 德州仪器 | 当前型号 | 当前型号 |
SN74LV14APWR 德州仪器 | 类似代替 | SN74LV14APW和SN74LV14APWR的区别 |
SN74LV14AMPWREP 德州仪器 | 类似代替 | SN74LV14APW和SN74LV14AMPWREP的区别 |
SN74LV14APWRG4 德州仪器 | 类似代替 | SN74LV14APW和SN74LV14APWRG4的区别 |
