SN74HCT32N

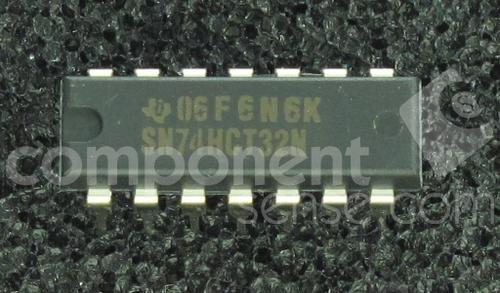

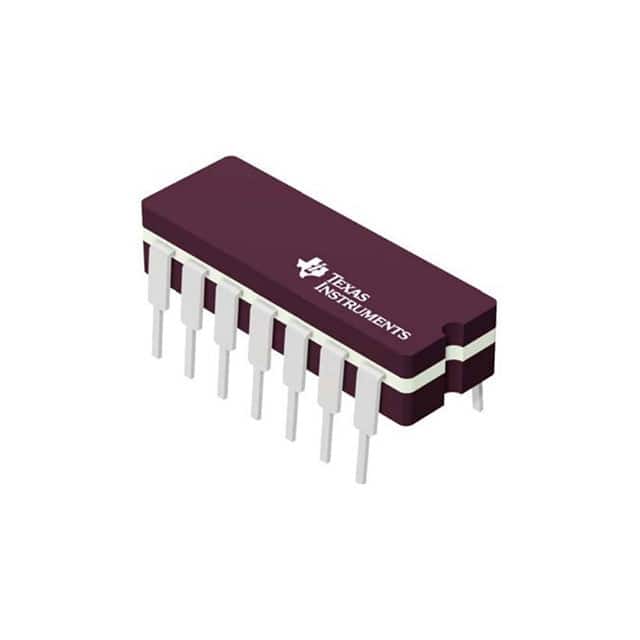

SN74HCT32N图片1
SN74HCT32N图片2
SN74HCT32N图片3
SN74HCT32N图片4
SN74HCT32N图片5
SN74HCT32N图片6
SN74HCT32N图片7
SN74HCT32N图片8
SN74HCT32N图片9
SN74HCT32N图片10
SN74HCT32N图片11
SN74HCT32N图片12
SN74HCT32N图片13
SN74HCT32N图片14
SN74HCT32N图片15
SN74HCT32N图片16
SN74HCT32N图片17
SN74HCT32N图片18
SN74HCT32N图片19
SN74HCT32N图片20
SN74HCT32N概述

TEXAS INSTRUMENTS  SN74HCT32N  或门, HCT系列, 4门, 2输入, 4 mA, 4.5V至5.5V, DIP-14

或门 IC 4 通道 - 14-PDIP


得捷:
IC GATE OR 4CH 2-INP 14DIP


立创商城:
SN74HCT32N


德州仪器TI:
4-ch, 2-input, 4.5-V to 5.5-V OR gates with TTL-compatible CMOS inputs


e络盟:
或门, 74HCT32, 2输入, 4mA, 4.5V至5.5V, DIP-14


艾睿:
OR Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube


安富利:
OR Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube


Chip1Stop:
OR Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube


TME:
IC: digital; OR; Channels:4; Inputs:2; THT; DIP14; Series: HCT


Verical:
OR Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  SN74HCT32N  IC, QUAD 2-INPUT OR, 74HCT32, DIP14


力源芯城:
四双输入正或门


Win Source:
IC GATE OR 4CH 2-INP 14-DIP


DeviceMart:
IC QUAD 2-INPUT OR GATE 14-DIP


SN74HCT32N中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 1

输出电流 4 mA

电路数 4

通道数 4

针脚数 14

位数 4

传送延迟时间 30.0 ns

电压波节 5.00 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 DIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

制造应用 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

SN74HCT32N引脚图与封装图
SN74HCT32N引脚图
SN74HCT32N封装图
SN74HCT32N封装焊盘图
在线购买SN74HCT32N
型号: SN74HCT32N
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  SN74HCT32N  或门, HCT系列, 4门, 2输入, 4 mA, 4.5V至5.5V, DIP-14
替代型号SN74HCT32N
型号/品牌 代替类型 替代型号对比

SN74HCT32N

TI 德州仪器

当前型号

当前型号

CD74HCT32E

德州仪器

类似代替

SN74HCT32N和CD74HCT32E的区别

SN74HCT32NE4

德州仪器

类似代替

SN74HCT32N和SN74HCT32NE4的区别

SN74HCT32NG4

德州仪器

类似代替

SN74HCT32N和SN74HCT32NG4的区别
