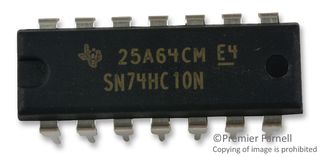

TEXAS INSTRUMENTS SN74HC10N 与非门, HC系列, 3门, 3输入, 5.2 mA, 2V至6V, DIP-14
The is a triple 3-input positive-NAND Gate contains three independent circuits. This device perform the Boolean function Y = A • B • C\ or Y = A\ + B\ + C\ in positive logic.
- .
- 20µA Maximum ICC low power consumption
- .
- ±4mA Output drive at 5V
- .
- 1µA Maximum low input current
- .
- Outputs can drive up to 10 LSTTL loads
- .
- 9ns Propagation delay tPD
电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 5.2 mA
电路数 3
通道数 3
针脚数 14
位数 3
传送延迟时间 20.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 14
封装 DIP-14
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 DIP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74HC10N TI 德州仪器 | 当前型号 | 当前型号 |
CD74HC10E 德州仪器 | 类似代替 | SN74HC10N和CD74HC10E的区别 |
SN74HC10NE4 德州仪器 | 类似代替 | SN74HC10N和SN74HC10NE4的区别 |
CD54HC10F3A 德州仪器 | 类似代替 | SN74HC10N和CD54HC10F3A的区别 |
