三路 3 输入正与非门 14-TVSOP -40 to 85
DESCRIPON/ORDERING INFORMATION
This triple 3-input positive-NAND gate is designed for 1.65-V to 3.6-V VCC operation.
The SN74ALVC10 performs the Boolean function Y = A • B • C or Y = A + B + C in positive logic.
FEATURES
• Operates From 1.65 V to 3.6 V
• Max tpd of 3 ns at 3.3 V
• ±24-mA Output Drive at 3.3 V
• Latch-Up Performance Exceeds 250 mA Per JESD 17
• ESD Protection Exceeds JESD 22
– 2000-V Human-Body Model A114-A
– 200-V Machine Model A115-A
– 1000-V Charged-Device Model C101
电源电压DC 1.65V ~ 3.60V
输出电流 24.0 mA
电路数 3
位数 3
传送延迟时间 3.00 ns
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 3.6V
安装方式 Surface Mount
引脚数 14

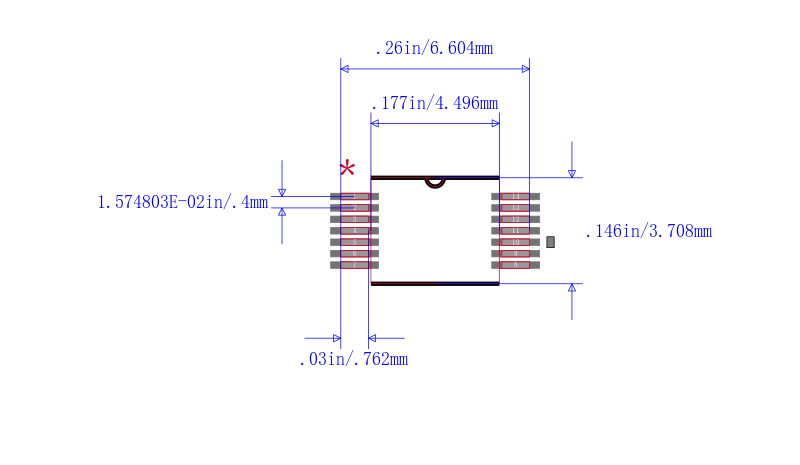

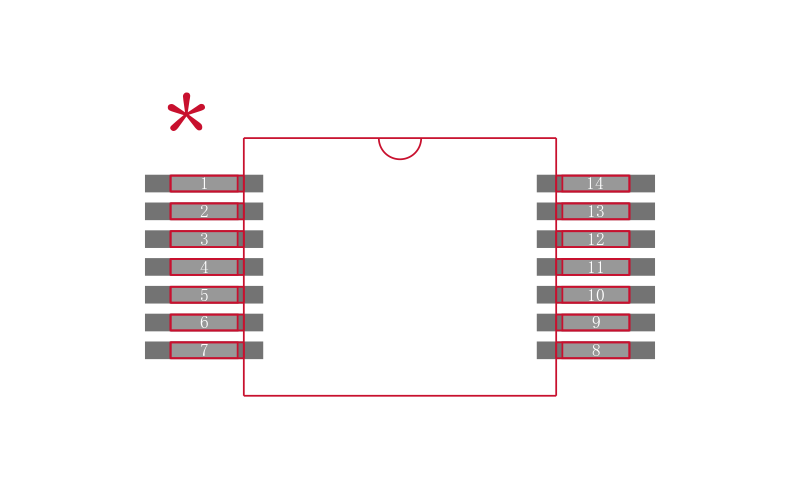

封装 TVSOP-14
封装 TVSOP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74ALVC10DGVR TI 德州仪器 | 当前型号 | 当前型号 |
SN74ALVC10DGVRE4 德州仪器 | 功能相似 | SN74ALVC10DGVR和SN74ALVC10DGVRE4的区别 |
SN74ALVC10DGVRG4 德州仪器 | 功能相似 | SN74ALVC10DGVR和SN74ALVC10DGVRG4的区别 |
