汽车类单路 2 输入正或门 5-SC70 -40 to 125
DESCRIPON/ORDERING INFORMATION
This single 2-input positive-OR gate is designed for 1.65-V to 5.5-V V CC operation.
The SN74LVC1G32-Q1 performs the Boolean function Y= A + B or Y = A • B in positive logic.
This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
FEATURES
• Qualified for Automotive Applications
• Customer-Specific Configuration Control Can Be Supported Along With Major-Change Approval
• Supports 5-V VCC Operation
• Inputs Accept Voltages to 5.5 V
• Low Power Consumption, 25-µA Max ICC
• ±24-mA Output Drive at 3.3 V
• Ioff Supports Partial-Power-Down Mode Operation
电源电压DC 1.65V ~ 5.50V
输出接口数 1
输出电流 32 mA
电路数 1
位数 1
传送延迟时间 4.00 ns
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5

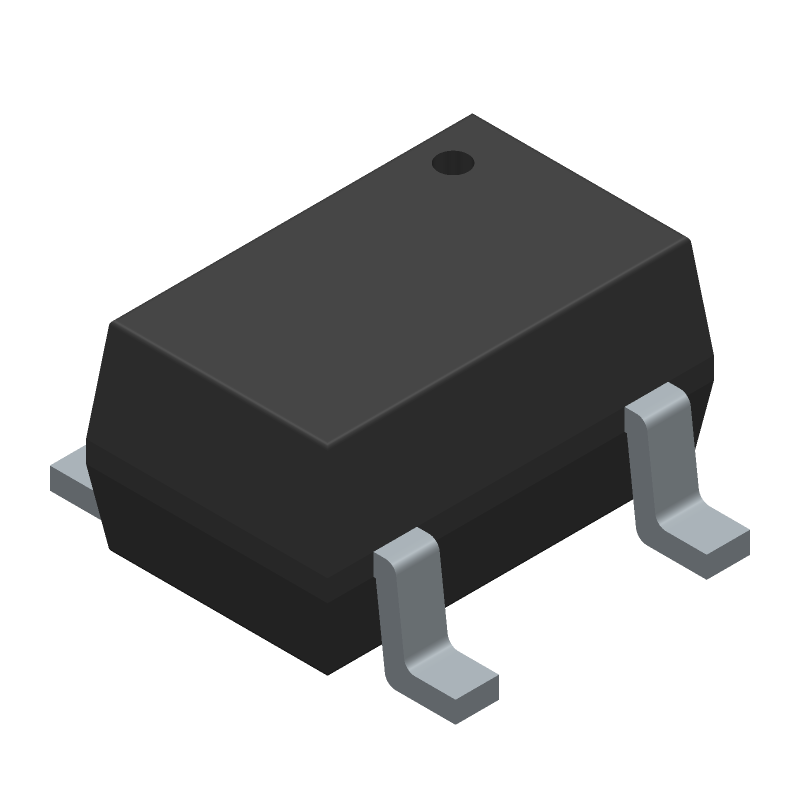

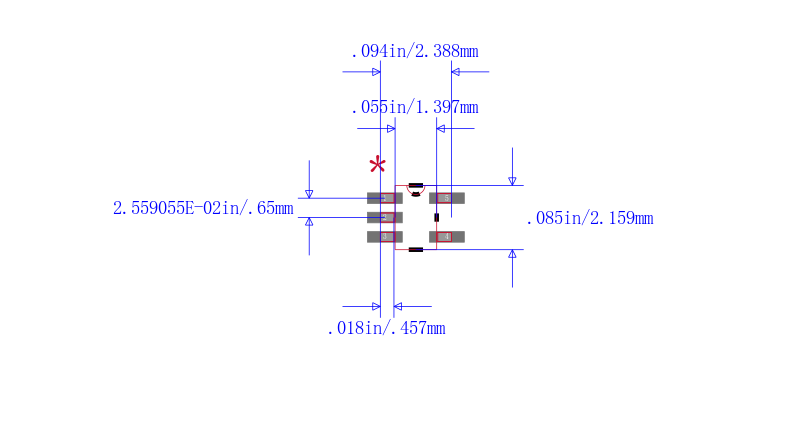

封装 SC-70-5
长度 2 mm
宽度 1.25 mm
高度 0.9 mm
封装 SC-70-5
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC1G32QDCKRQ1 TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC1G32DCKRE4 德州仪器 | 完全替代 | SN74LVC1G32QDCKRQ1和SN74LVC1G32DCKRE4的区别 |
SN74LVC1G32DCKRG4 德州仪器 | 完全替代 | SN74LVC1G32QDCKRQ1和SN74LVC1G32DCKRG4的区别 |
SN74LVC1G32DCKR 德州仪器 | 类似代替 | SN74LVC1G32QDCKRQ1和SN74LVC1G32DCKR的区别 |
