74LVC 系列反相器和缓冲器,德州仪器德州仪器的 74LVC 系列低功率 CMOS 逻辑集 IC 的一系列反相器和缓冲器。 74LVC 系列使用硅门 CMOS 技术,设计用于在 3.3V 时工作,与 5V 系统相比,允许功耗显著降低。工作电压:1.65 至 3.6V 5V 容差的输入 兼容性:输入 LVTTL/TTL,输出 LVCMOS 按 JESD 17标准,闩锁效应性能超过 250 mA ESD 保护超过 JESD 22 ### 74LVC 系列
74LVC 系列反相器和缓冲器,
德州仪器的 74LVC 系列低功率 CMOS 逻辑集 IC 的一系列反相器和缓冲器。 74LVC 系列使用硅门 CMOS 技术,设计用于在 3.3V 时工作,与 5V 系统相比,允许功耗显著降低。
工作电压:1.65 至 3.6V
5V 容差的输入
兼容性:输入 LVTTL/TTL,输出 LVCMOS
按 JESD 17标准,闩锁效应性能超过 250 mA
ESD 保护超过 JESD 22
### 74LVC 系列
得捷:
IC INVERTER 6CH 1-INP 14SOIC
欧时:
### 74LVC 系列反相器和缓冲器,德州仪器德州仪器的 74LVC 系列低功率 CMOS 逻辑集 IC 的一系列反相器和缓冲器。 74LVC 系列使用硅门 CMOS 技术,设计用于在 3.3V 时工作,与 5V 系统相比,允许功耗显著降低。工作电压:1.65 至 3.6V 5V 容差的输入 兼容性:输入 LVTTL/TTL,输出 LVCMOS 按 JESD 17标准,闩锁效应性能超过 250 mA ESD 保护超过 JESD 22 ### 74LVC 系列
德州仪器TI:
6-ch, 1.65-V to 3.6-V inverters
艾睿:
Inverter 6-Element CMOS 14-Pin SOIC Tube
安富利:
Inverter 6-Element CMOS 14-Pin SOIC Tube
Chip1Stop:
Inverter 6-Element CMOS 14-Pin SOIC Tube
Verical:
Inverter 6-Element CMOS 14-Pin SOIC Tube
Newark:

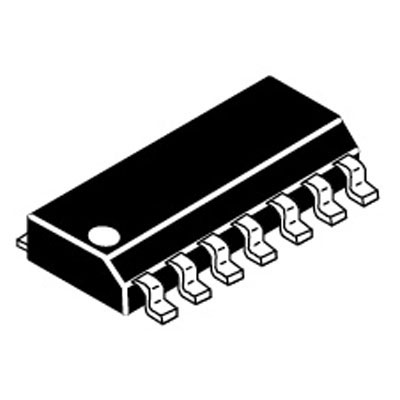

# TEXAS INSTRUMENTS SN74LVC04AD Inverter, 74LVC04, 1 Input, 24 mA, 2 V to 3.6 V, SOIC-14
力源芯城:
六反相器
Win Source:
IC HEX INVERTER 14-SOIC
DeviceMart:
IC HEX INVERTER 14-SOIC
电源电压DC 2.00V ~ 3.60V
输出电流 24 mA
电路数 6
位数 6
传送延迟时间 4.50 ns
电压波节 3.30 V, 2.70 V, 2.50 V
逻辑门个数 6
输出电流驱动 -1.00 mA
输入数 6
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LVC04AD TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC04ADRG3 德州仪器 | 完全替代 | SN74LVC04AD和SN74LVC04ADRG3的区别 |
SN74LVC04ADR 德州仪器 | 类似代替 | SN74LVC04AD和SN74LVC04ADR的区别 |
SN74LVC04ADT 德州仪器 | 类似代替 | SN74LVC04AD和SN74LVC04ADT的区别 |
