SN74LVC1G06DSFR

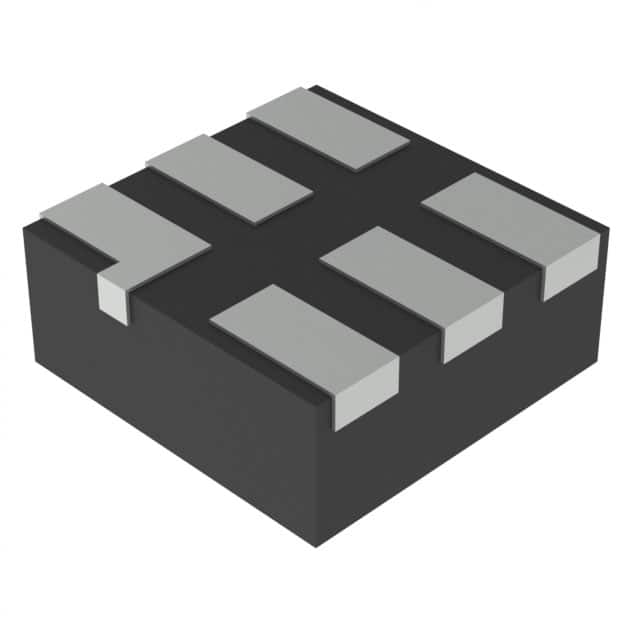

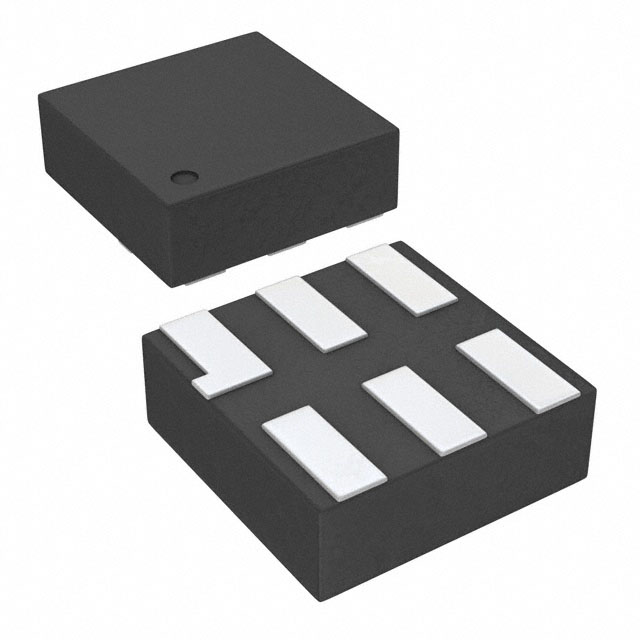

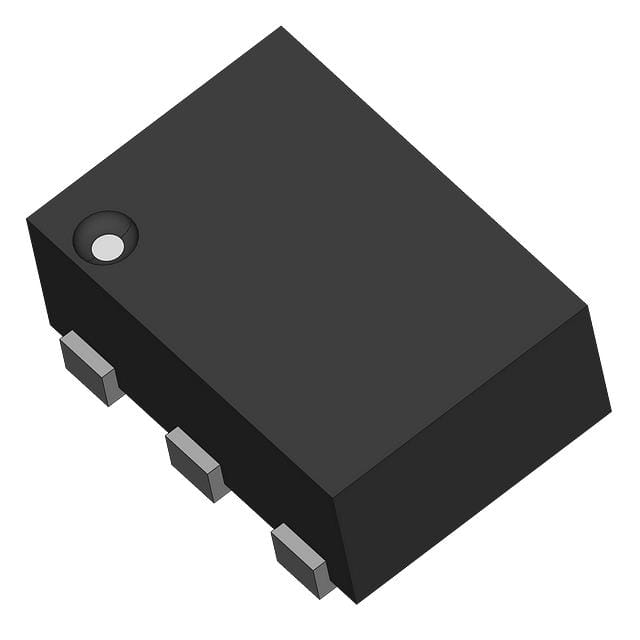

SN74LVC1G06DSFR图片1
SN74LVC1G06DSFR图片2
SN74LVC1G06DSFR图片3
SN74LVC1G06DSFR图片4
SN74LVC1G06DSFR图片5
SN74LVC1G06DSFR图片6
SN74LVC1G06DSFR图片7
SN74LVC1G06DSFR图片8
SN74LVC1G06DSFR概述

单个逆变器缓冲器/驱动器,具有漏极开路输出 SINGLE INVERTER BUFFER/DRIVER WITH OPEN-DRAIN OUTPUT

缓冲器,反向 1 元件 1 位每元件 开路漏极 Output 6-SON(1x1)


立创商城:
SN74LVC1G06DSFR


德州仪器TI:
Single 1.65-V to 5.5-V inverter with open-drain outputs


得捷:
IC BUFFER INVERT 5.5V 6SON


艾睿:
Buffer/Driver 1-CH Inverting Open Drain CMOS 6-Pin X2SON T/R


安富利:
Buffer/Driver 1-CH Inverting Open Drain CMOS 6-Pin X2SON T/R


Chip1Stop:
Buffer/Driver 1-CH Inverting Open Drain CMOS 6-Pin X2SON T/R


Verical:
Buffer/Driver 1-CH Inverting Open Drain CMOS 6-Pin X2SON T/R


DeviceMart:
IC INVERTER BUFF/DVR SGL 6SON


Win Source:
IC BUFFER INVERT 5.5V 6SON / Buffer, Inverting 1 Element 1 Bit per Element Open Drain Output 6-SON 1x1


SN74LVC1G06DSFR中文资料参数规格
技术参数

输出接口数 1

输出电流 32.0 mA

电路数 1

通道数 1

位数 1

传送延迟时间 3.00 ns

逻辑门个数 1

输入数 1

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 6

封装 XFDFN-6

外形尺寸

封装 XFDFN-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74LVC1G06DSFR引脚图与封装图

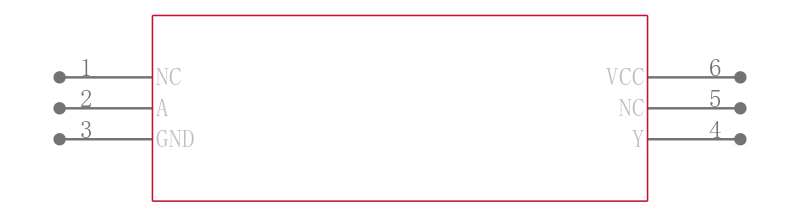

SN74LVC1G06DSFR引脚图

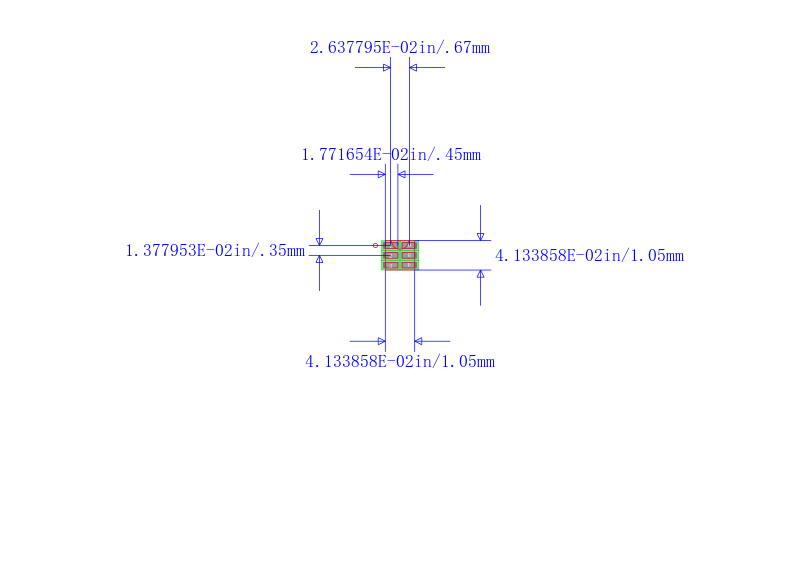

SN74LVC1G06DSFR封装图

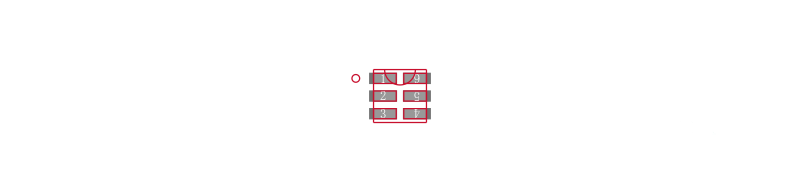

SN74LVC1G06DSFR封装焊盘图
在线购买SN74LVC1G06DSFR
型号: SN74LVC1G06DSFR
制造商: TI 德州仪器
描述:单个逆变器缓冲器/驱动器,具有漏极开路输出 SINGLE INVERTER BUFFER/DRIVER WITH OPEN-DRAIN OUTPUT
替代型号SN74LVC1G06DSFR
型号/品牌 代替类型 替代型号对比

SN74LVC1G06DSFR

TI 德州仪器

当前型号

当前型号

SN74LVC1G04DRY2

德州仪器

完全替代

SN74LVC1G06DSFR和SN74LVC1G04DRY2的区别

SN74LVC1G04DCKJ

德州仪器

功能相似

SN74LVC1G06DSFR和SN74LVC1G04DCKJ的区别
