SN74AHCT132DBR概述
翻两番正与非门施密特触发器输入 QUADRUPLE POSITIVE-NAND GATES WITH SCHMITT-TRIGGER INPUTS
与非门 IC 4 通道 施密特触发器 14-SSOP
得捷:
IC GATE NAND SCHMITT 4CH 14SSOP
立创商城:
SN74AHCT132DBR
德州仪器TI:
4-ch, 4-input, 4.5-V to 5.5-V NAND gates with Schmitt-Trigger inputs
艾睿:
NAND Gate 4-Element 2-IN CMOS 14-Pin SSOP T/R
安富利:
NAND Gate 4-Element 2-IN CMOS 14-Pin SSOP T/R
Verical:
NAND Gate 4-Element 2-IN CMOS 14-Pin SSOP T/R
SN74AHCT132DBR中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 8.00 mA
电路数 4
位数 4
传送延迟时间 10.0 ns
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SSOP-14
外形尺寸
封装 SSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

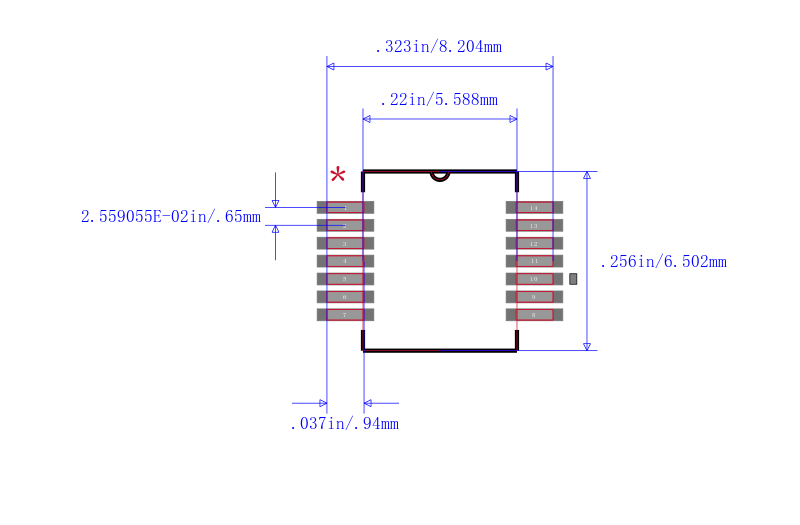

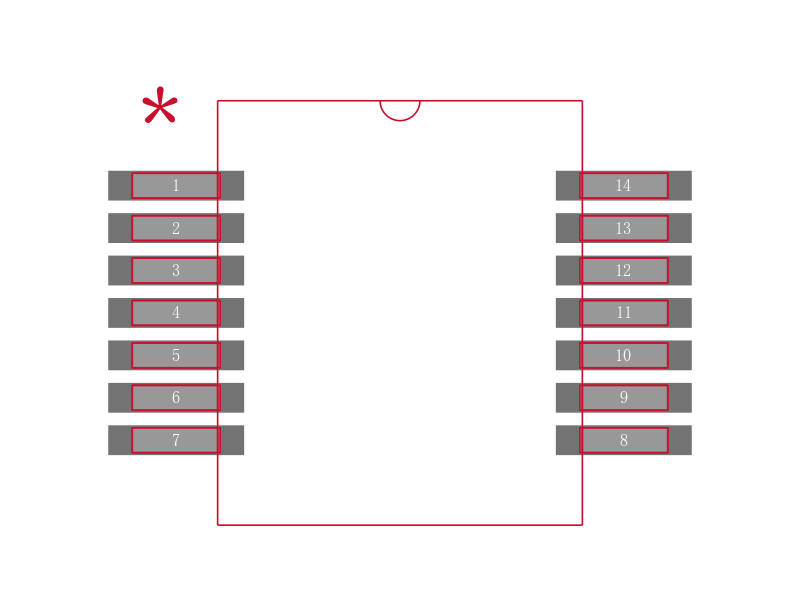

SN74AHCT132DBR引脚图与封装图
