四路2输入正或非门 QUADRUPLE 2-INPUT POSITIVE-NOR GATES
description
The ’LV02A devices are quadruple 2-input positive-NOR gates designed for 2-V to 5.5-V VCC operation.
2-V to 5.5-V VCC Operation
Max tpd of 6.5ns at 5V
Typical VOLPOutput Ground Bounce
<0.8 V at VCC = 3.3 V, TA= 25°C
Typical VOHVOutput VOH Undershoot
>2.3 V at VCC = 3.3 V, TA= 25°C
Support Mixed-Mode Voltage Operation on All Ports
Ioff Supports Partial-Power-Down Mode Operation
得捷:
IC GATE NOR 4CH 2-INP 14TVSOP
立创商城:
SN74LV02ADGVR
德州仪器TI:
4-ch, 2-input, 2-V to 5.5-V NOR gates
贸泽:
逻辑门 Quadruple 2-Inputs Positive-NOR Gate
艾睿:
NOR Gate 4-Element 2-IN CMOS 14-Pin TVSOP T/R
安富利:
NOR Gate 4-Element 2-IN CMOS 14-Pin TVSOP T/R
Chip1Stop:
NOR Gate 4-Element 2-IN CMOS 14-Pin TVSOP T/R
Verical:
NOR Gate 4-Element 2-IN CMOS 14-Pin TVSOP T/R
电源电压DC 2.00V ~ 5.50V
输出接口数 1
输出电流 12.0 mA
电路数 4
位数 4
传送延迟时间 19.0 ns
电压波节 5.00 V, 3.30 V, 2.50 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14

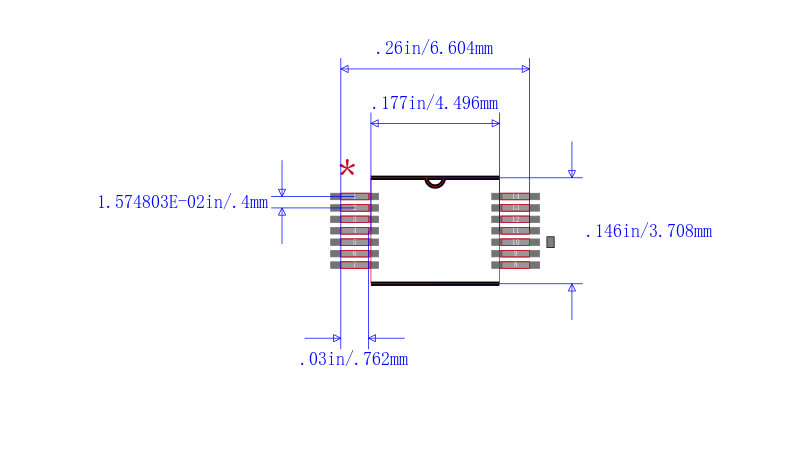

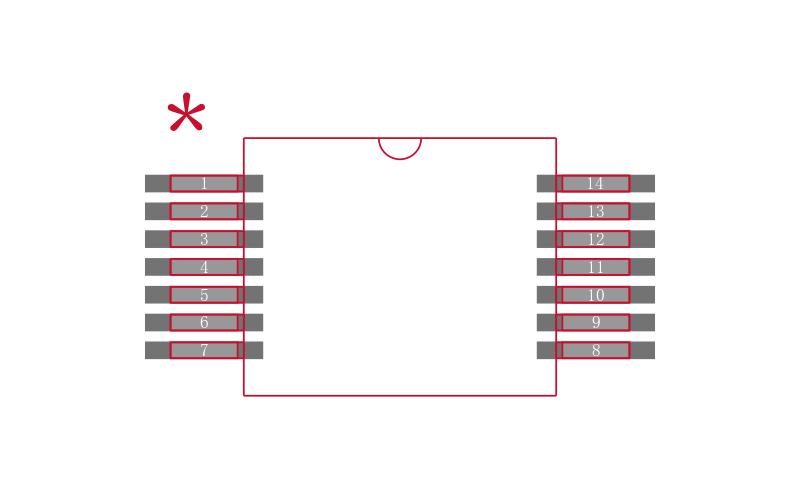

封装 TVSOP-14
长度 3.6 mm
宽度 4.4 mm
高度 1.05 mm
封装 TVSOP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LV02ADGVR TI 德州仪器 | 当前型号 | 当前型号 |
SN74LV02ADGVRE4 德州仪器 | 类似代替 | SN74LV02ADGVR和SN74LV02ADGVRE4的区别 |
SN74LV02ADGVRG4 德州仪器 | 类似代替 | SN74LV02ADGVR和SN74LV02ADGVRG4的区别 |
