四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES
description
These devices contain four independent 2-input positive-AND gates. They perform the Boolean functions Y = A • B or Y = A + B in positive logic.
The SN54ALS08 and SN54AS08 are characterized for operation over the full military temperature range of −55°C to 125°C. The SN74ALS08 and SN74AS08 are characterized for operation from 0°C to 70°C.
• Package Options Include Plastic Small-Outline D Packages, Ceramic Chip Carriers FK, and Standard Plastic N and Ceramic J 300-mil DIPs
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 8.00 mA
电路数 4
位数 4
传送延迟时间 14.0 ns
电压波节 5.00 V
静态电流 2.20 mA
逻辑门个数 4
输出电流驱动 -50.0 µA
输入数 2
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Surface Mount
引脚数 14

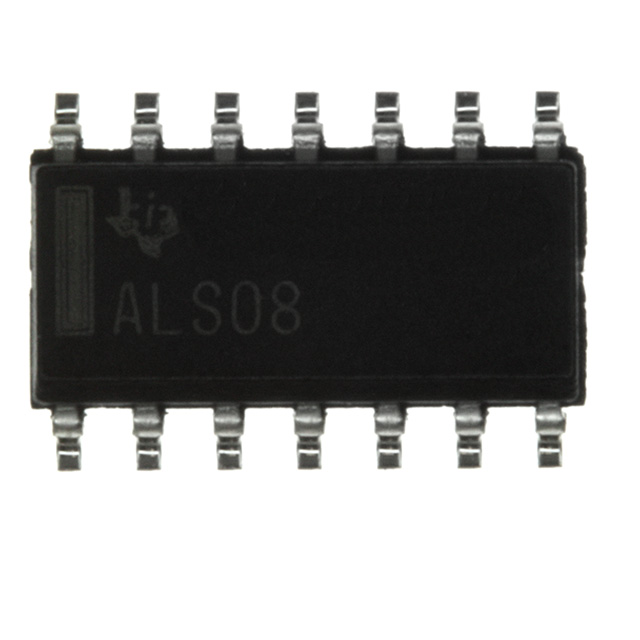

封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74ALS08DR TI 德州仪器 | 当前型号 | 当前型号 |
SN74ALS08NE4 德州仪器 | 完全替代 | SN74ALS08DR和SN74ALS08NE4的区别 |
SN74ALS08DG4 德州仪器 | 完全替代 | SN74ALS08DR和SN74ALS08DG4的区别 |
SN74ALS08DRG4 德州仪器 | 完全替代 | SN74ALS08DR和SN74ALS08DRG4的区别 |
