SN74LV08AMPWREP参数规格_中文资料_数据手册PDF

SN74LV08AMPWREP概述

增强型产品四路 2 输入正与门 14-TSSOP -55 to 125

AND Gate IC 4 Channel 14-TSSOP

得捷:
IC GATE AND 4CH 2-INP 14TSSOP

立创商城:
SN74LV08AMPWREP

德州仪器TI:
Enhanced product 4-ch, 2-input, 2-V to 5.5-V AND gates

艾睿:
AND Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R

安富利:
AND Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R

Newark:
# TEXAS INSTRUMENTS SN74LV08AMPWREP AND Gate, 74LV08, 2 Input, 12 mA, 2 V to 5.5 V, TSSOP-14

SN74LV08AMPWREP中文资料参数规格

技术参数

电源电压DC 2.00V ~ 5.50V

输出电流 12 mA

电路数 4

位数 4

传送延迟时间 20.0 ns

电压波节 5.00 V, 3.30 V, 2.50 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

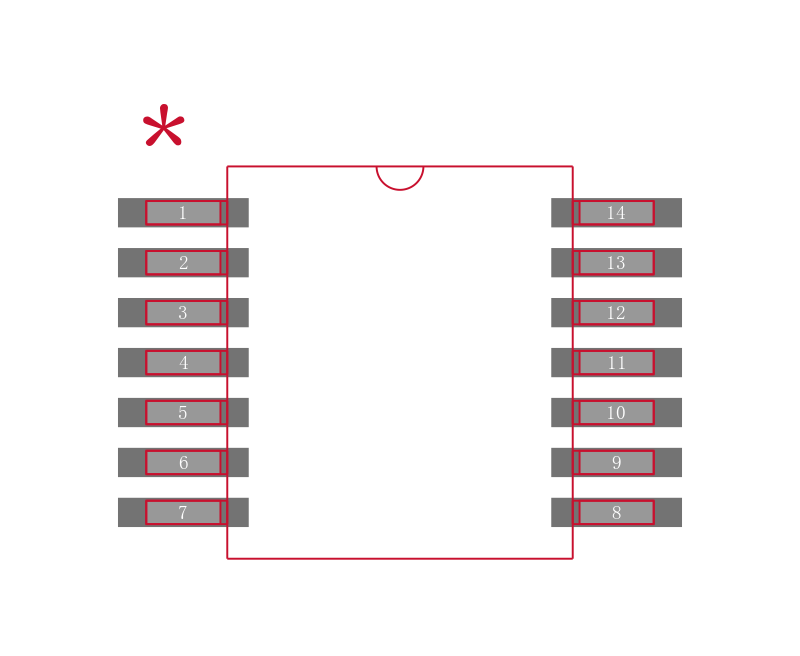

SN74LV08AMPWREP引脚图与封装图

在线购买SN74LV08AMPWREP

型号： SN74LV08AMPWREP

制造商： TI 德州仪器

描述：增强型产品四路 2 输入正与门 14-TSSOP -55 to 125

立即咨询

替代型号SN74LV08AMPWREP

型号/品牌	代替类型	替代型号对比
SN74LV08AMPWREP TI 德州仪器	当前型号	当前型号
SN74LV08APW 德州仪器	类似代替	SN74LV08AMPWREP和SN74LV08APW的区别
SN74LV08APWRG4 德州仪器	类似代替	SN74LV08AMPWREP和SN74LV08APWRG4的区别
SN74LV08APWT 德州仪器	类似代替	SN74LV08AMPWREP和SN74LV08APWT的区别
