SN74ALS1005NSR参数规格_中文资料_数据手册PDF

SN74ALS1005NSR概述

具有集电极开路输出的六反相器 14-SO 0 to 70

反相器 IC 通道开路集电极 14-SOP

得捷:
IC INV OPEN COL 6CH 1-IN 14SOP

立创商城:
SN74ALS1005NSR

德州仪器TI:
6-ch, 4.5-V to 5.5-V bipolar inverters with open-collector outputs

艾睿:
Buffer/Driver 6-CH Inverting Open Collector Bipolar 14-Pin SOP T/R

安富利:
Buffer/Driver 6-CH Inverting Open Collector Bipolar 14-Pin SOP T/R

Chip1Stop:
Buffer/Driver 6-CH Inverting Open Collector Bipolar 14-Pin SOP T/R

Win Source:
Inverter IC 6 Channel Open Collector 14-SO

SN74ALS1005NSR中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出电流 24.0 mA

电路数 6

位数 6

传送延迟时间 30.0 ns

电压波节 5.00 V

静态电流 7.00 mA

逻辑门个数 6

输入数 6

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOP-14

外形尺寸

封装 SOP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

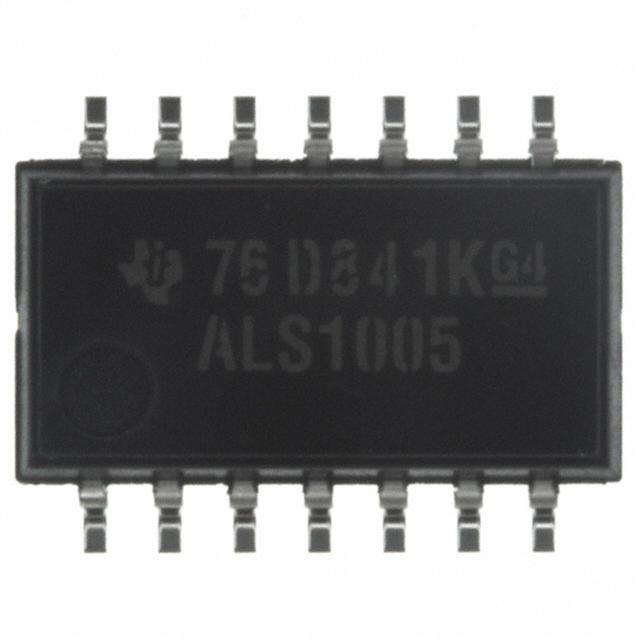

SN74ALS1005NSR引脚图与封装图

在线购买SN74ALS1005NSR

型号： SN74ALS1005NSR

制造商： TI 德州仪器

描述：具有集电极开路输出的六反相器 14-SO 0 to 70

立即咨询

替代型号SN74ALS1005NSR

型号/品牌	代替类型	替代型号对比
SN74ALS1005NSR TI 德州仪器	当前型号	当前型号
SN74ALS1005NSRE4 德州仪器	完全替代	SN74ALS1005NSR和SN74ALS1005NSRE4的区别
SN74ALS1005NSRG4 德州仪器	类似代替	SN74ALS1005NSR和SN74ALS1005NSRG4的区别
DM74ALS05AM 飞兆/仙童	功能相似	SN74ALS1005NSR和DM74ALS05AM的区别
