STZ5.6NT146

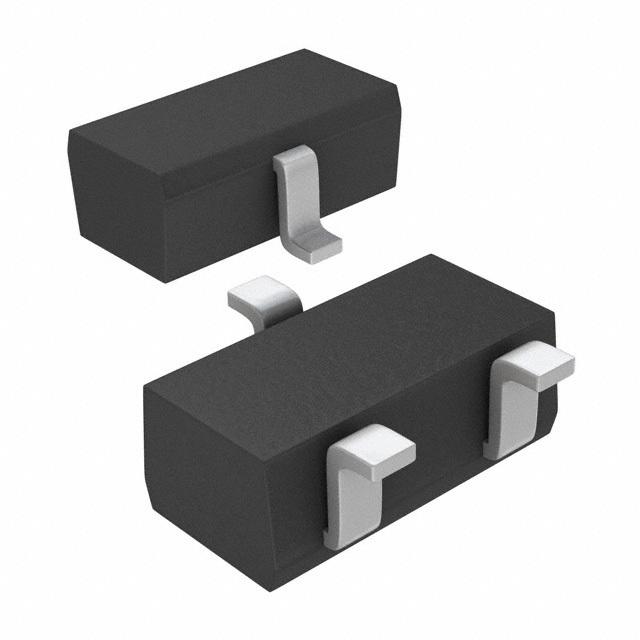

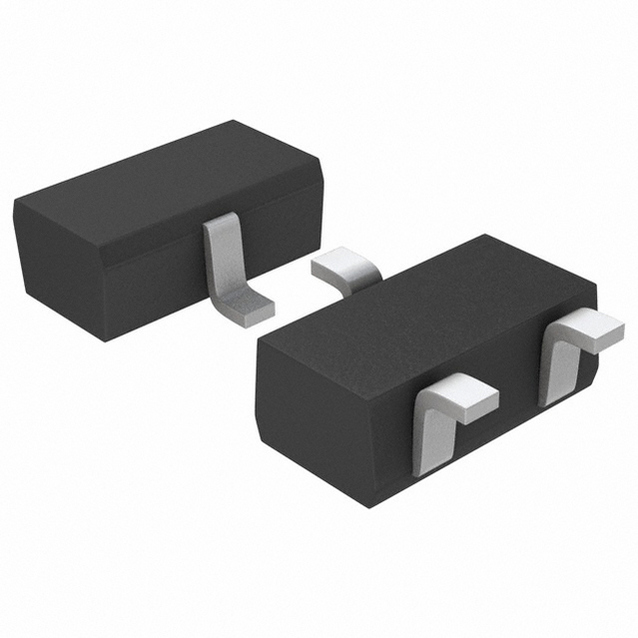

STZ5.6NT146图片1
STZ5.6NT146图片2
STZ5.6NT146图片3
STZ5.6NT146图片4
STZ5.6NT146图片5
STZ5.6NT146图片6
STZ5.6NT146图片7
STZ5.6NT146概述

ROHM  STZ5.6NT146  二极管阵列 齐纳, 5.6 V, 双共阳极, 200 mW, -55 °C, 150 °C, SOT-346

齐纳 200mW,STZ 系列,ROHM


得捷:
DIODE ZENER ARRAY 5.6V SMD3


欧时:
### 齐纳二极管 200mW,STZ 系列,ROHM![http://china.rs-online.com/largeimages/L0439394-01.jpg]http://china.rs-online.com/largeimages/L0439394-01.jpg ### Zener Diodes, ROHM Semiconductor


e络盟:
ROHM  STZ5.6NT146  二极管阵列 齐纳, 5.6 V, 双共阳极, 200 mW, -55 °C, 150 °C, SOT-346


艾睿:
Diode Zener Dual Common Anode 5.6V 5% 200mW 3-Pin SMD T/R


安富利:
Diode Zener Dual Common Anode 5.615V 5% 200mW 3-Pin SOT-23 T/R


Chip1Stop:
Diode Zener Dual Common Anode 5.615V 5% 200mW 3-Pin SOT-23 T/R


Win Source:
DIODE ZENER ARRAY 5.6V SMD3


STZ5.6NT146中文资料参数规格
技术参数

触点数 3

额定电压DC 5.60 V

容差 ±5 %

额定功率 200 mW

耗散功率 200 mW

测试电流 5 mA

稳压值 5.6 V

额定功率Max 200 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 1.1 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

STZ5.6NT146引脚图与封装图
STZ5.6NT146引脚图

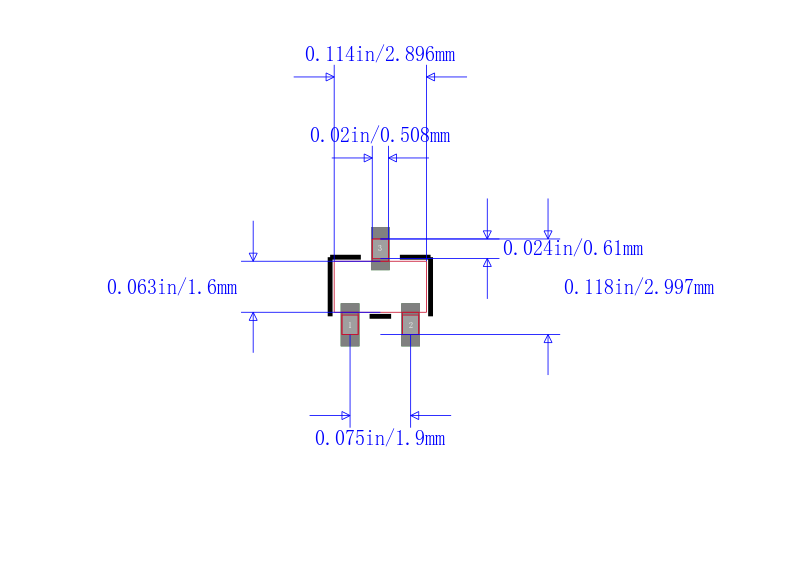

STZ5.6NT146封装图
STZ5.6NT146封装焊盘图
在线购买STZ5.6NT146
型号: STZ5.6NT146
制造商: ROHM Semiconductor 罗姆半导体
描述:ROHM  STZ5.6NT146  二极管阵列 齐纳, 5.6 V, 双共阳极, 200 mW, -55 °C, 150 °C, SOT-346
