74LVC 系列反相器和缓冲器,德州仪器德州仪器的 74LVC 系列低功率 CMOS 逻辑集 IC 的一系列反相器和缓冲器。 74LVC 系列使用硅门 CMOS 技术,设计用于在 3.3V 时工作,与 5V 系统相比,允许功耗显著降低。工作电压:1.65 至 3.6V 5V 容差的输入 兼容性:输入 LVTTL/TTL,输出 LVCMOS 按 JESD 17标准,闩锁效应性能超过 250 mA ESD 保护超过 JESD 22 ### 74LVC 系列
逻辑类型Logic Type| 反相施密特触发器 Inverting Schmitt trigger \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| -0.5v~6.5v 静态电流IqCurrent - Quiescent Max| 10uA 输出高,低电平电流Current - Output High, Low| -24mA,24mA 低逻辑电平Logic Level - Low| 0.55v 高逻辑电平Logic Level - High| 2.4v 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 6.2ns @ 3.3V,50pF Description & Applications| HEX SCHMITT-TRIGGER INVERTERS ; Operate From 1.65 V to 3.6 V • ESD Protection Exceeds JESD 22 • Specified From –40°C to 85°C, – 2000-V Human-Body Model A114-A –40°C to 125°C, and –55°C to 125°C – 200-V Machine Model A115-A • Inputs Accept Voltages to 5.5 V – 1000-V Charged-Device Model C101 • Max tpd of 6.4 ns at 3.3 V • Typical VOLP Output Ground Bounce< 0.8 V at VCC = 3.3 V, TA = 25°C • Typical VOHV Output VOH Undershoot> 2 V at VCC = 3.3 V, TA = 25°C • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II 描述与应用| 十六进制施密特触发器逆变器; 操作从1.65 V至3.6 V•ESD保护超过JESD22 •指定从-40°C到85°C, - 2000-V人体模型(A114-A) -40°C至125°C和-55°C至125°C - 200-V机型号(A115-A) •接受输入电压为5.5 V - 1000-V带电器件模型(C101) •最大TPD3.3 V时为6.4 ns •典型的VoIP(输出地弹跳)<0.8 V在VCC =3.3 V,TA= 25°C •典型VOHV(输出VOH冲)>2 V在VCC =3.3 V,TA= 25°C •闭锁性能超过100 mA每 JESD 78,II类
电源电压DC 2.00V ~ 3.60V
输出电流 24 mA
电路数 6
通道数 6
针脚数 14
位数 6
传送延迟时间 6.40 ns
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
逻辑门个数 6
输出电流驱动 -1.00 mA
输入数 1
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 14

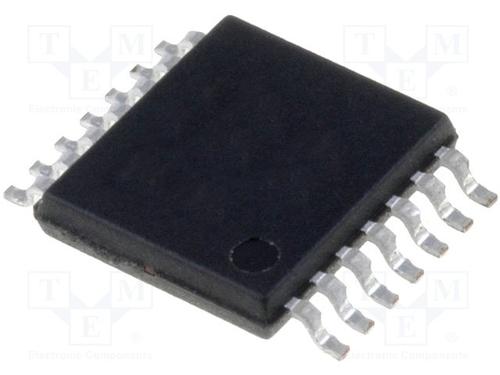

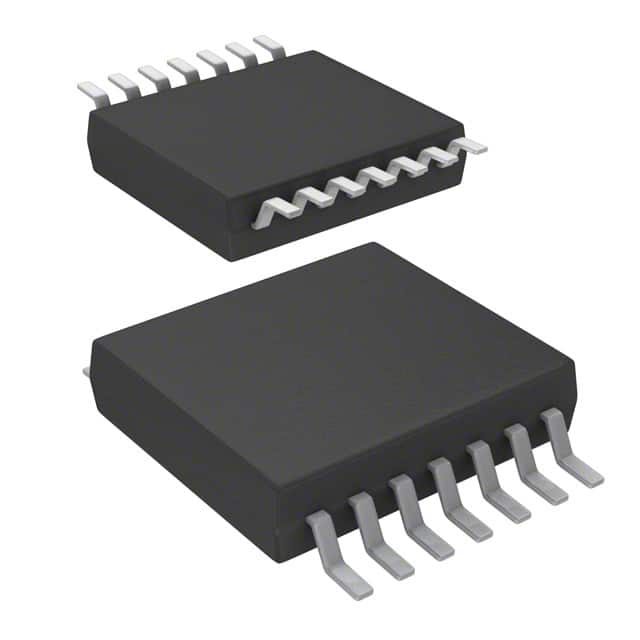

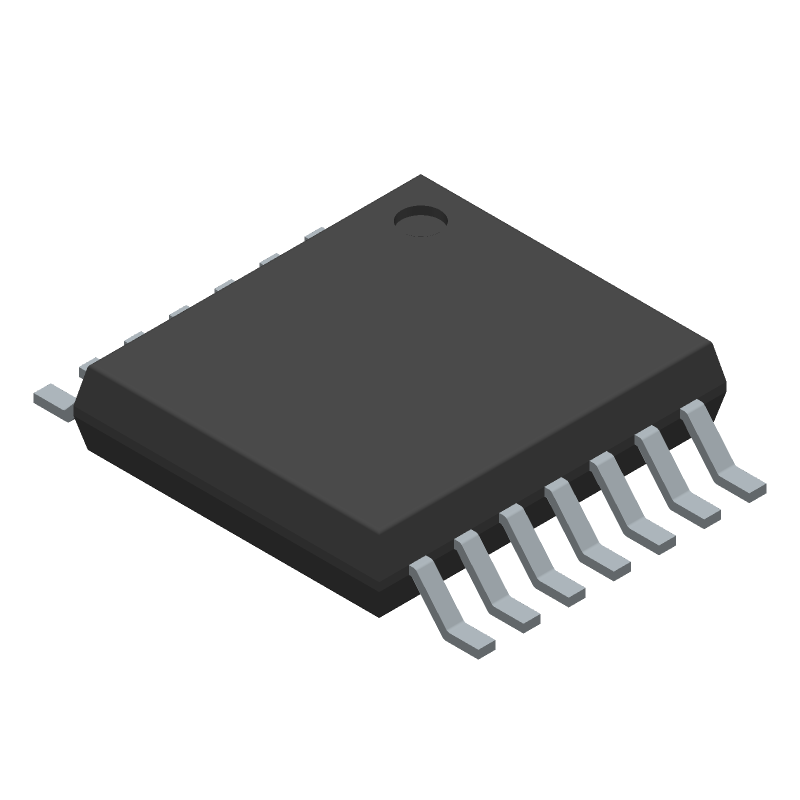

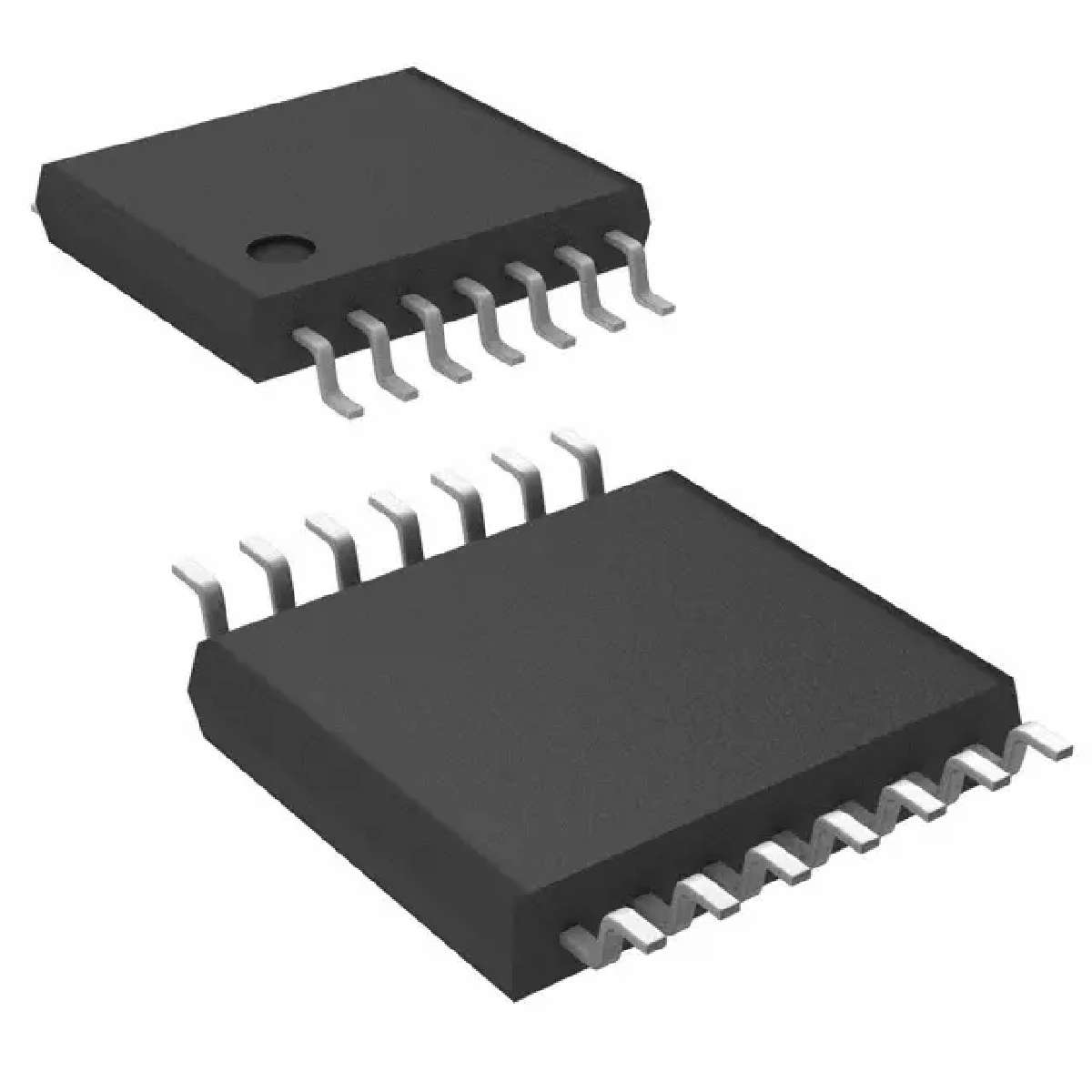

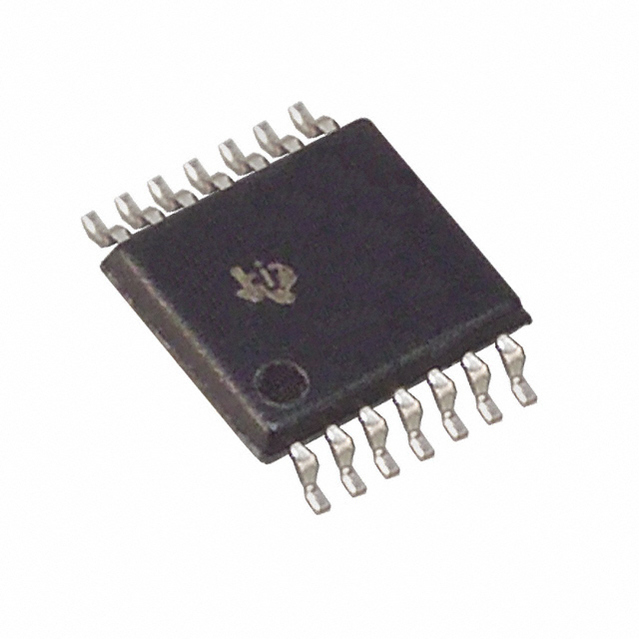

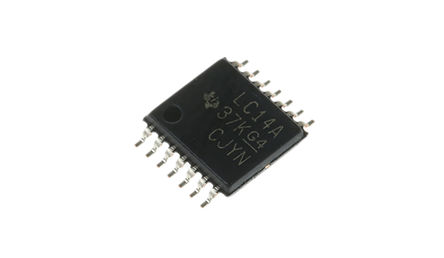

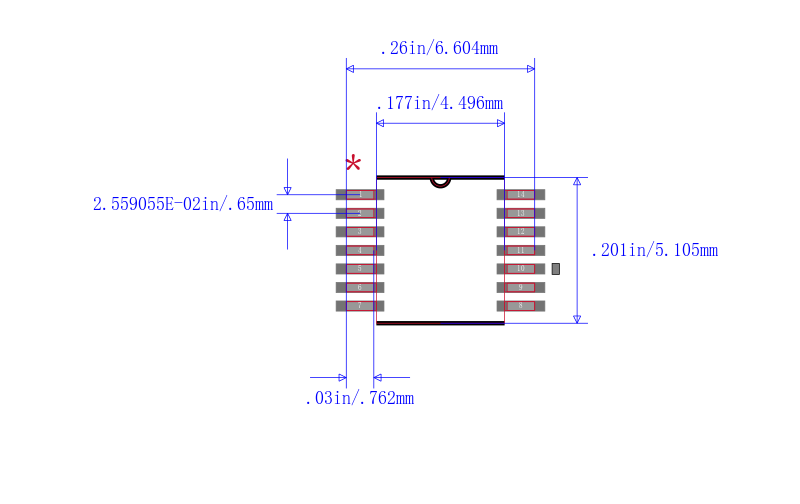

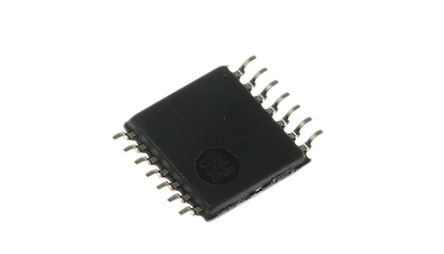

封装 TSSOP-14
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-14
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LVC14APW TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC14APWT 德州仪器 | 完全替代 | SN74LVC14APW和SN74LVC14APWT的区别 |
SN74LVC14APWR 德州仪器 | 类似代替 | SN74LVC14APW和SN74LVC14APWR的区别 |
SN74LVC14APWRG4 德州仪器 | 类似代替 | SN74LVC14APW和SN74LVC14APWRG4的区别 |
