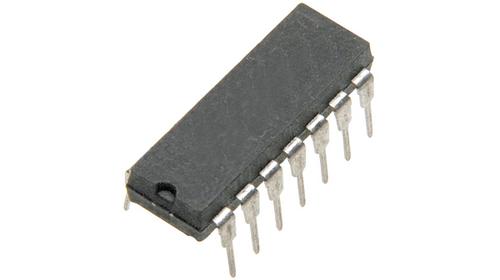

TEXAS INSTRUMENTS SN74ALS08N 与门, 4门, 2输入, 8 mA, 4.5V至5.5V, DIP-14
74ALS 系列,Texas Instruments
高级低功率肖特基双极逻辑
工作电压 4.5 至 5.5 V
兼容性:输入 TTL、输出 TTL
### 74ALS 系列
得捷:
IC GATE AND 4CH 2-INP 14DIP
立创商城:
SN74ALS08N
德州仪器TI:
4-ch, 2-input, 4.5-V to 5.5-V bipolar AND gates
欧时:
Texas Instruments SN74ALS08N 4个 2输入 AND 逻辑门, 8mA, 4.5 → 5.5 V电源, 14引脚 PDIP封装
e络盟:
与门, 4门, 2输入, 8 mA, 4.5V至5.5V, DIP-14
艾睿:
AND Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube
安富利:
AND Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube
Chip1Stop:
AND Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube
Verical:
AND Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube
Newark:
# TEXAS INSTRUMENTS SN74ALS08N AND Gate, 74ALS08, 2 Input, 8 mA, 4.5 V to 5.5 V, DIP-14
Win Source:
IC GATE AND 4CH 2-INP 14-DIP
DeviceMart:
IC QUAD 2-INPUT AND GATE 14-DIP
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 8 mA
电路数 4
针脚数 14
位数 4
传送延迟时间 14.0 ns
电压波节 5.00 V
静态电流 2.20 mA
逻辑门个数 4
输出电流驱动 -50.0 µA
输入数 2
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Through Hole
引脚数 14
封装 PDIP-14
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74ALS08N TI 德州仪器 | 当前型号 | 当前型号 |
SN74ALS08D 德州仪器 | 完全替代 | SN74ALS08N和SN74ALS08D的区别 |
SN74ALS08N3 德州仪器 | 完全替代 | SN74ALS08N和SN74ALS08N3的区别 |
SN74ALS02AN 德州仪器 | 类似代替 | SN74ALS08N和SN74ALS02AN的区别 |
