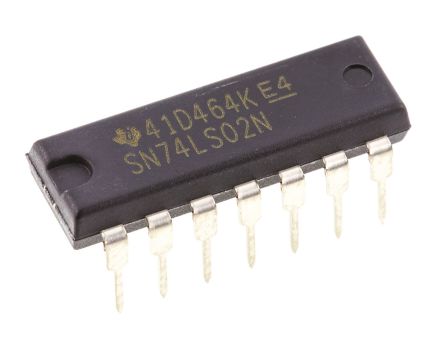

TEXAS INSTRUMENTS SN74LS02N 或非门, 4门, 2输入, 8 mA, 4.75V至5.25V, DIP-14
74LS 系列逻辑门,
低功率肖特基逻辑 IC 的 74LS 系列的德州仪器标准逻辑门。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。
得捷:
SN74LS02 QUAD 2-INPUT POSITIVE-N
欧时:
74LS 系列逻辑门,德州仪器低功率肖特基逻辑 IC 的 74LS 系列的德州仪器标准逻辑门。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。### 74LS 系列
立创商城:
SN74LS02N
德州仪器TI:
4-ch, 2-input, 4.75-V to 5.25-V bipolar NOR gates
艾睿:
NOR Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube
安富利:
NOR Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube
Chip1Stop:
NOR Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube
TME:
IC: digital; NOR; Channels:4; Inputs:2; THT; DIP14; Series:74LS
Verical:
NOR Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube
Newark:
NOR Gate, 74LS02, 2 Input, 8 mA, 4.75 V to 5.25 V, DIP-14
力源芯城:
四2输入正或非门
DeviceMart:
IC QUAD 2-INPUT NOR GATE 14-DIP
Win Source:
IC GATE NOR 4CH 2-INP 14-DIP
电源电压DC 4.75V ~ 5.25V
输出接口数 1
输出电流 8 mA
电路数 4
通道数 4
针脚数 14
位数 4
传送延迟时间 15.0 ns
电压波节 5.00 V
静态电流 2.80 mA
逻辑门个数 4
输出电流驱动 -50.0 µA
输入数 2
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
安装方式 Through Hole
引脚数 14
封装 PDIP-14
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
制造应用 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LS02N TI 德州仪器 | 当前型号 | 当前型号 |
SN74LS02NE4 德州仪器 | 完全替代 | SN74LS02N和SN74LS02NE4的区别 |
SN74LS02N3 德州仪器 | 完全替代 | SN74LS02N和SN74LS02N3的区别 |
SN74LS02NG4 德州仪器 | 完全替代 | SN74LS02N和SN74LS02NG4的区别 |
