74AS 系列,Texas Instruments与原始 TTL 产品相比,Texas Instruments 系列高级肖特基夹钳 TTL 逻辑设备提供明显的速度增加,延迟时间降低至 2ns 或更少,且切换速度高达 200MHz。 输入电流低于标准 TTL 设备且扇出能力翻倍;AS 系列还具有比其 TTL 前身更佳的抗噪性和更高的温度稳定性。 工作电压为 4.5 到 5.5V,具有与标准 TTL 兼容的逻辑电平。### 74AS 系列
74AS 系列,Texas Instruments
与原始 TTL 产品相比,Texas Instruments 系列高级肖特基夹钳 TTL 逻辑设备提供明显的速度增加,延迟时间降低至 2ns 或更少,且切换速度高达 200MHz。 输入电流低于标准 TTL 设备且扇出能力翻倍;AS 系列还具有比其 TTL 前身更佳的抗噪性和更高的温度稳定性。 工作电压为 4.5 到 5.5V,具有与标准 TTL 兼容的逻辑电平。
### 74AS 系列
立创商城:

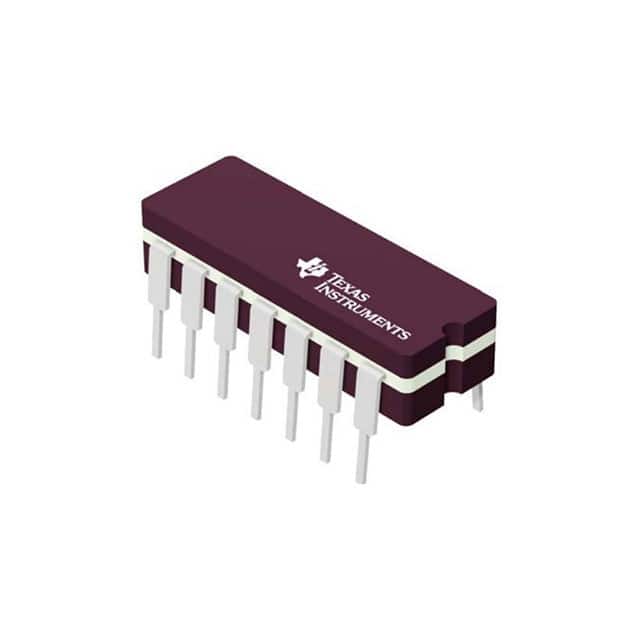

SN74AS27N
德州仪器TI:
3-ch, 3-input, 4.5-V to 5.5-V bipolar NOR gates
得捷:
IC GATE NOR 3CH 3-INP 14DIP
欧时:
Texas Instruments SN74AS27N 3个 3输入 NOR 逻辑门, 单端输出, 20mA, 4.5 → 5.5 V电源, 14引脚
贸泽:
Logic Gates Triple 3-Input Positive NOR Gates
艾睿:
NOR Gate 3-Element 3-IN Bipolar 14-Pin PDIP Tube
安富利:
NOR Gate 3-Element 3-IN Bipolar 14-Pin PDIP Tube
Chip1Stop:
NOR Gate 3-Element 3-IN Bipolar 14-Pin PDIP Tube
DeviceMart:
IC GATE POS-NOR TRPL 3IN 14-DIP
Win Source:
NOR Gate IC 3 Channel 14-PDIP
电源电压DC 4.50V ~ 5.50V
输出电流 8 mA
电路数 3
位数 3
传送延迟时间 5.50 ns
电压波节 5.00 V
逻辑门个数 3
输出电流驱动 -100 µA
输入数 3
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Through Hole
引脚数 14
封装 PDIP-14
长度 19.94 mm
宽度 7.62 mm
高度 3.56 mm
封装 PDIP-14
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74AS27N TI 德州仪器 | 当前型号 | 当前型号 |
SN74AS27D 德州仪器 | 完全替代 | SN74AS27N和SN74AS27D的区别 |
SN74AS21N 德州仪器 | 类似代替 | SN74AS27N和SN74AS21N的区别 |
SN74AS20N 德州仪器 | 类似代替 | SN74AS27N和SN74AS20N的区别 |
