74ALS 系列，Texas Instruments高级低功率肖特基双极逻辑 工作电压 4.5 至 5.5 V 兼容性：输入 TTL、输出 TTL ### 74ALS 系列
74ALS 系列，Texas Instruments
高级低功率肖特基双极逻辑
工作电压 4.5 至 5.5 V
兼容性：输入 TTL、输出 TTL
得捷:
IC GATE NAND 6CH 2-INP 20DIP
立创商城:
SN74ALS804AN
德州仪器TI:
6-ch, 2-input, 4.5-V to 5.5-V bipolar NAND gates
欧时:
### 74ALS 系列，Texas Instruments高级低功率肖特基双极逻辑 工作电压 4.5 至 5.5 V 兼容性：输入 TTL、输出 TTL ### 74ALS 系列
贸泽:
Logic Gates Hex 2-Input NAND Driver
艾睿:
NAND Gate 6-Element 2-IN Bipolar 20-Pin PDIP Tube
安富利:
NAND Gate 6-Element 2-IN Bipolar 20-Pin PDIP Tube
Chip1Stop:
NAND Gate 6-Element 2-IN Bipolar 20-Pin PDIP Tube
Verical:
NAND Gate 6-Element 2-IN Bipolar 20-Pin PDIP Tube
力源芯城:
六2输入与非驱动器
Win Source:
NAND Gate IC 6 Channel 20-PDIP
DeviceMart:
IC GATE NAND HEX 2INPUT 20DIP
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 24 mA
电路数 6
位数 6
传送延迟时间 8.00 ns
电压波节 5.00 V
静态电流 7.00 mA
逻辑门个数 6
输出电流驱动 -625 µA
输入数 2
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V

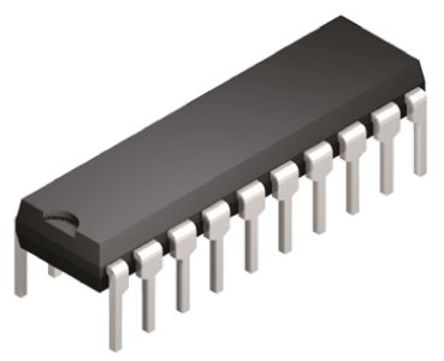

安装方式 Through Hole
引脚数 20

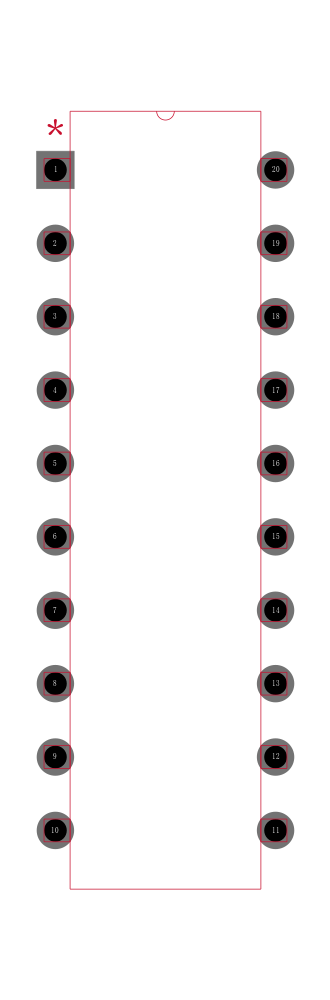

封装 PDIP-20
长度 26.92 mm
宽度 6.6 mm
高度 4.57 mm
封装 PDIP-20
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74ALS804AN TI 德州仪器 | 当前型号 | 当前型号 |
SN74ALS804ADW 德州仪器 | 完全替代 | SN74ALS804AN和SN74ALS804ADW的区别 |
